《2025年三维数字课堂八年级物理上册人教版》

8.(郴州)“井底之蛙”这个成语大家都很熟悉,图 8 中$M$点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天,所见甚小”。(必须标出光的传播方向)

答案：
解:如答图1所示。
　　　　　　　

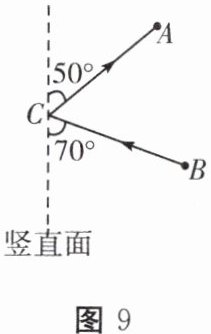

9.(宜昌)航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子进行观察。图 9 中$A$点代表航天员的眼睛,$B$点代表胸前某一按钮,$C$点是小镜子的位置,请你根据反射光路图在$C$点准确画出镜面,并标出镜面与竖直面的夹角。(保留作图痕迹)

答案：
解:如答图2所示。
　　　　　　

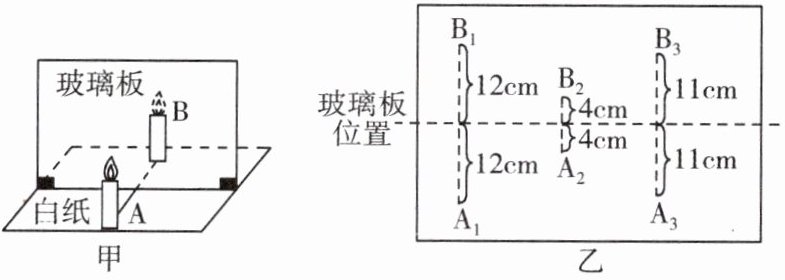

10.(南充)小科同学在探究平面镜成像特点时,利用如图 10 甲所示器材进行了以下操作：

(1)实验中小科同学从点燃的蜡烛一侧透过玻璃板看到像有重影,改善重影问题的方法是用薄玻璃板,实验中选取同样大小的蜡烛 A、B 是为了便于比较像和物的大小关系。

(2)改进器材后多次改变蜡烛 A 的位置,并移动另一支蜡烛,确定每次像的位置,将玻璃板及每次物和像的位置记录在玻璃板下面的白纸上,连接物和对应的像点,如图 10 乙所示,由此可得出的结论：像与物到平面镜的距离相等。
(3)完成实验后,小科同学又将一枚硬币放在玻璃板前,能看到它在玻璃板后的像在$a$的位置,如图 10 丙所示。若将玻璃板水平向右移动 3cm,该硬币的像在原位置(选填“向右移动 3cm”“在原位置”或“向左移动 3cm”)。

答案：
(1)用薄玻璃板　便于比较像和物的大小关系　
(2)相等　
(3)在原位置
