《2025年作业本江西教育出版社九年级物理全一册人教版》

1. 11月初，某同学家中的电能表示数为1222.8 kW·h，电能表的部分参数及12月初的示数如图1所示，则该同学家11月初至12月初消耗的电能是120kW·h，该同学家所有用电器同时工作的总功率不得超过4.4kW。

答案： 120；4.4

2. 图2所示电路中，电源电压恒定，$R_{1}:R_{2}=1:2$。开关S闭合后，通过$R_{1}$、$R_{2}$的电流分别为$I_{1}$、$I_{2}$，$R_{1}$、$R_{2}$的电功率分别为$P_{1}$、$P_{2}$，则$I_{1}:I_{2}=$，$P_{1}:P_{2}=$。

答案： 2:1；2:1

3. 将标有“6 V 3 W”字样的灯泡$L_{1}$和标有“3 V 3 W”字样的灯泡$L_{2}$并联起来，为保证其中一盏灯正常发光，且另一盏灯不会烧毁，不考虑温度对灯丝电阻的影响，则电路中的最大总功率为3.75W。

答案： 3.75

4. 环保小组在开展“节约一度电”的行动，下列用电器正常工作1 h消耗的电能约为1 kW·h的是(D)

A.电视机
B.洗衣机
C.冰箱
D.空调

答案： D

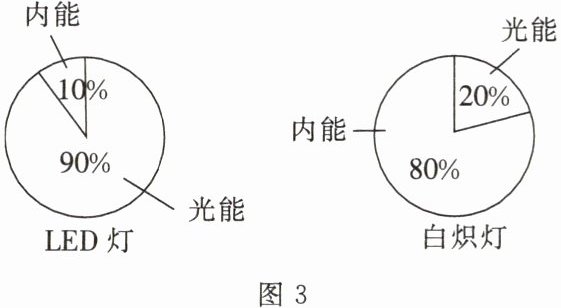

5. 图3所示的是标有“220 V 15 W”字样的LED灯和标有“220 V 15 W”字样的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是(D)


A.灯两端的实际电压相比，LED灯低于白炽灯
B.相同时间产生的内能相比，LED灯多于白炽灯
C.相同时间消耗的电能相比，LED灯少于白炽灯
D.电能转化为光能的效率相比，LED灯高于白炽灯

答案： D

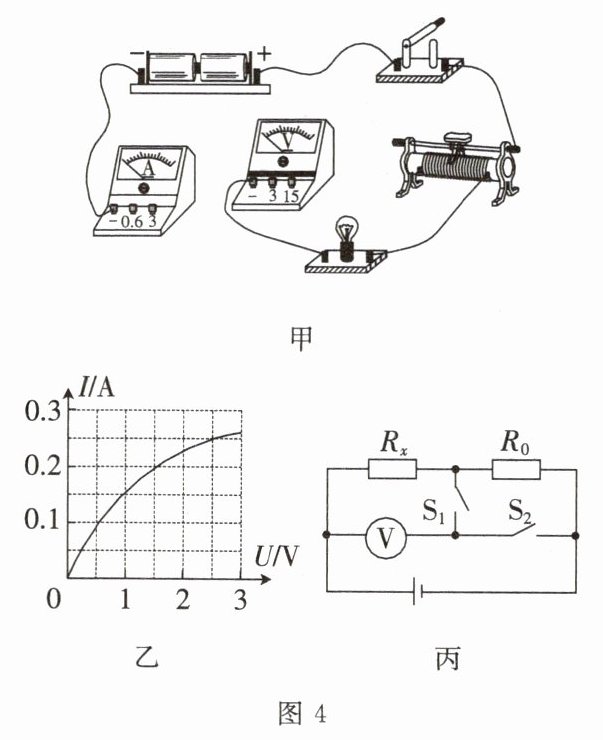

6. 某同学在用电流表和电压表测小灯泡电功率的实验中，待测小灯泡的额定电压为2.5 V，电源电压恒为3 V。

(1)请根据题意将图4甲所示实物电路补充完整。
(2)闭合开关后发现小灯泡不亮，电流表几乎无示数，电压表有示数，电路中可能发生的故障是(选填序号)。
A. 灯泡短路
B. 灯泡断路
(3)排除故障后，移动滑动变阻器的滑片，观察小灯泡的亮度，图4乙为根据记录的多组数据作出的I-U图像。实验表明：小灯泡的亮度是由它的决定的。由图像可知：小灯泡的额定功率为W；小灯泡变亮时，小灯泡灯丝的电阻(选填“变大”“变小”或“不变”)。
(4)该同学又想测某未知电阻$R_{x}$的阻值(约600 Ω)，他利用图甲的部分器材和已知阻值的定值电阻$R_{0}$设计了如图4丙所示的电路。可供选择的定值电阻$R_{0}$有$R_{1}=500\ \Omega$和$R_{2}=10\ \Omega$。请帮该同学完善如下实验步骤。
①按照丙图连接电路，$R_{0}$应选(选填“$R_{1}$”或“$R_{2}$”)；
②只闭合$S_{1}$，记录电压表示数$U_{1}$；
③断开$S_{1}$，闭合$S_{2}$，记录电压表示数$U_{2}$；
④利用测得的数据可知，待测电阻的表达式为$R_{x}=$(定值电阻用$R_{0}$表示)。

答案：

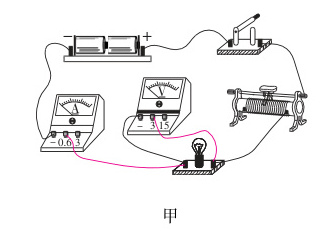

(1)

(2)B；
(3)实际功率；0.625；变大；
(4)①$R_{1}$；④$\dfrac{U_{1}}{U_{2}-U_{1}}· R_{0}$
