6. 图5所示电路中，a、b、c 为电流表或电压表。闭合开关后，关于电路的连接方式，下列判断正确的是(B)


A.若 a、b 为电流表，c 为电压表，则小灯泡和滑动变阻器串联接入电路
B.若 a、c 为电流表，b 为电压表，则小灯泡和滑动变阻器并联接入电路
C.若 a、b 为电压表，c 为电流表，则小灯泡和滑动变阻器串联接入电路
D.若 a、c 为电压表，b 为电流表，则小灯泡和滑动变阻器并联接入电路

答案： 6. B

7.(多选)图6所示电路中，闭合开关，电压表 V₁的示数为 6 V，电压表 V₂的示数为 2 V。下列说法中正确的是 (CD)


A.电源电压为 8 V
B.L₁两端电压为 2 V
C.将电压表 V₂换成电流表，闭合开关，则 L₁亮，L₂不亮
D.将两个电压表都换成电流表，断开开关，则 L₁与 L₂并联

答案： 7. CD

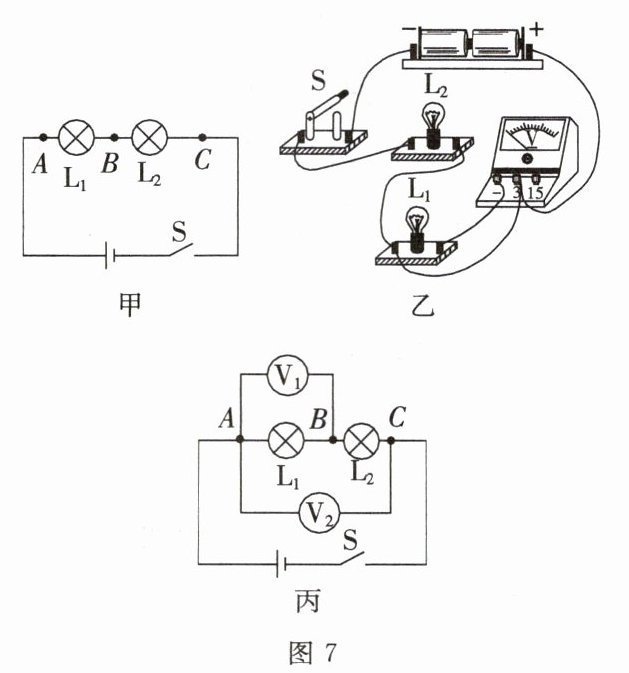

8. 小华和小明在做探究串联电路电压的规律实验时，设计了如图7甲所示的电路。

(1)小明按照图7甲使用电压表测量灯泡 L₁两端的电压，图7乙为连接好的实物图。经检查，发现一根导线连接有误，请在该导线上打“×”，并用笔画线代替导线连接正确的电路。
(2)小明在根据图甲测量小灯泡 L₁两端电压时，闭合开关，发现两灯泡都不发光，电压表的示数为 0，已知电路中只有一处故障，则该电路故障可能是L₂断路。

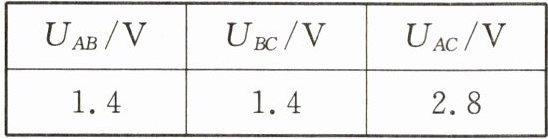

(3)排除故障后，小明完成实验，实验数据如下表所示。

分析实验数据，得出两个实验结论：
①串联电路中电源两端电压等于各用电器两端电压之和。
②串联电路中，各用电器两端电压相等。
(4)小华指出(3)中的②结论是错误的，造成结论错误的原因是选择了规格相同的小灯泡。另外，小明的实验还存在的一个不足之处是没有多次实验，实验结论具有偶然性。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路，在测量小灯泡 L₂两端的电压时，电压表所接的 B 接点不动，只断开 A 接点并把接线改接到 C 接点上，这个方法不能（选填“能”或“不能”）测出小灯泡 L₂两端的电压，理由是电压表的正负接线柱接反了。

答案：
8.
(1)

(2)L₂断路
(3)①等于
(4)选择了规格相同的小灯泡；没有多次实验，实验结论具有偶然性
(5)不能；电压表的正负接线柱接反了
