《2025年作业本江西教育出版社九年级物理全一册人教版》

1. 甲、乙两个灯泡串联在电路中，若闭合开关后发现甲灯泡比乙灯泡更亮，则通过两个灯泡的电流一样大（选填“甲的大”“乙的大”“一样大”或“无法确定大小”），其依据是串联电路中的电流处处相等。

答案： 一样大
串联电路中的电流处处相等

2. 如图 15.5-1 所示的电路中，S 闭合时，电流表$A_1$和$A_2$的示数分别是 0.5 A 和 0.3 A，则通过灯$L_1$的电流是0.2 A，通过灯$L_2$的电流是0.3 A。工作一段时间后，突然发现一灯熄灭，两电流表的示数相等，出现此现象的原因可能是$L_1$断路。

答案： 0.2
0.3
$L_1$断路

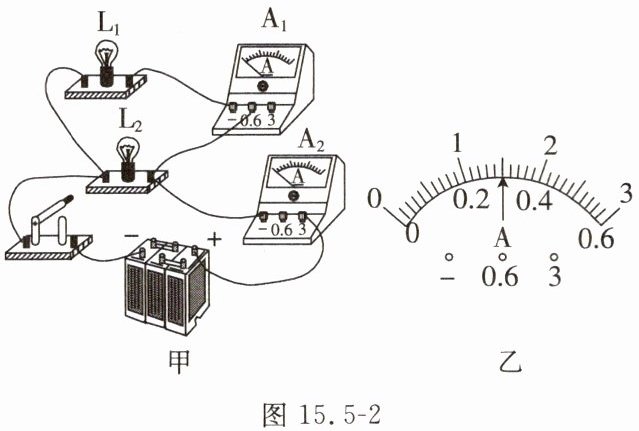

3.(多选)如图 15.5-2 甲所示电路中，闭合开关后两灯正常发光，两电流表指针位置均如图 15.5-2 乙所示，则(BD)


A.两灯是串联的
B.经过$L_1$的电流是 0.3 A
C.经过$L_2$的电流是 1.5 A
D.干路电流是 1.5 A

答案： BD

4.(多选)对于图 15.5-3 所示电路，下列分析正确的是(AB)


A.只闭合开关$S_1$和$S_2$时，灯$L_1$和$L_2$并联，电流表测$L_1$、$L_2$的总电流
B.只闭合开关$S_1$和$S_3$时，灯$L_2$被短路，电流表测灯$L_1$的电流
C.只闭合开关$S_2$和$S_3$时，形成了电源短路，$L_1$、$L_2$将会被烧坏
D.只闭合开关$S_2$和$S_3$时，灯$L_1$和$L_2$并联，电流表测灯$L_1$的电流

答案： AB

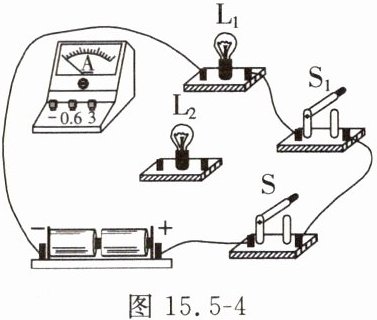

5. 用笔画线代替导线，完成如图 15.5-4 所示电路的连接。要求：两个灯泡并联，开关 S 为总开关，开关$S_1$只控制灯泡$L_1$，电流表测通过$L_2$的电流。

答案：

6. 在探究串联电路中电流的规律实验中，某物理实验小组设计了如图 15.5-5 甲所示的电路。
(1)甲同学将两只不一样的灯泡串联在同一电源上，一只灯泡较亮，另一只灯泡较暗。下列说法正确的是C。
A. 较亮的灯泡中的电流大
B. 较暗的灯泡中的电流小
C. 两灯泡中的电流一样大
D. 发光暗的灯泡可能没有接触好
(2)乙同学选用电流表的大测量范围进行测量时，发现这一测量范围的刻度不够清楚，于是从小测量范围中读出指针的示数为 0.46 A，由此可以判断电路中的实际电流值是2.3 A。

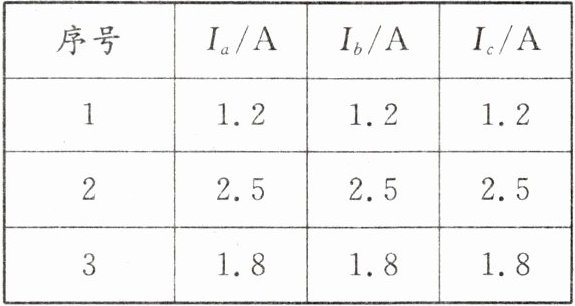

(3)丙同学连接好电路正确操作后，测得 a、b、c 三处的电流，如下表所示。
分析表中数据可得出结论：串联电路中的电流处处相等。
本实验中多次测量的目的是B。
A. 多次测量求平均值，减小误差
B. 寻找普遍规律，避免偶然性
(4)在如图 15.5-5 乙所示的电路中有连在一起的两段材料、长度相同的导线 A 和 B，其中 A 导线的直径小于 B 导线的直径，则通过 A 导线的电流等于(选填“大于”“小于”或“等于”)通过 B 导线的电流。

答案：
(1)C
(2)2.3 A
(3)串联电路中的电流处处相等；B
(4)等于
