《2025年作业本江西教育出版社九年级物理全一册人教版》

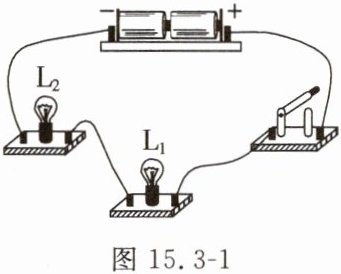

1. 如图15.3-1所示，电路中的小灯泡$ L_1$、$ L_2$是串联(选填“串联”或“并联”)的。若小灯泡$ L_1$的灯丝烧断后，再闭合开关，小灯泡$ L_2$将不发光(选填“发光”或“不发光”)。

答案： 1. 串联；不发光

2. 某竞赛节目中用到了抢答器。抢答器的简要工作原理：选手中任意一位按下身旁的抢答键时，扬声器发出声音，先按下抢答键的选手面前的指示灯会亮，则该选手抢答成功。选手面前的指示灯的连接方式是并联，抢答键相当于电路中的开关。

答案： 2. 并；开关

3. 我们生活中常见的玩具警车主要是由电动机和灯泡组成的，请你在虚线框内设计一个简化电路图，要求电路安全且电动机和灯泡都能独立工作。

答案：

4. 下列对于串联电路和并联电路的特点的概括完全正确的是(D)

A.在串联电路中，开关位置不同，其控制作用也不同
B.在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.在串联电路中，若其中一个用电器内部断路，则其余的用电器仍可能正常工作
D.家庭电路的卫生间一般都会安装照明灯和换气扇，使用时互不影响，这说明它们是并联的

答案： 4. D

5. 如图15.3-2所示的电路中，开关均断开。

(1)若要使$ L_1$、$ L_2$串联，则应闭合$S_1$。
(2)若要使$ L_1$、$ L_2$并联，则应闭合$S_2$、$S_3$。
(3)同时闭合开关$ S_1$、$ S_2$，电路会短路。

答案： 5.
(1)$S_1$；
(2)$S_2$、$S_3$；
(3)短路
