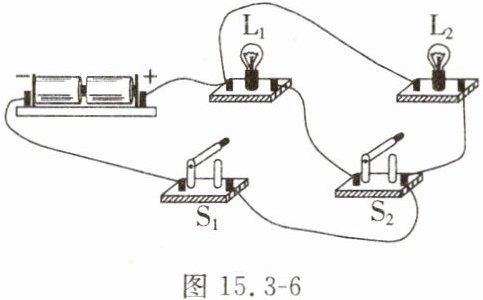

7. 根据图15.3-6画出对应的电路图。(画在虚线框内)

答案：

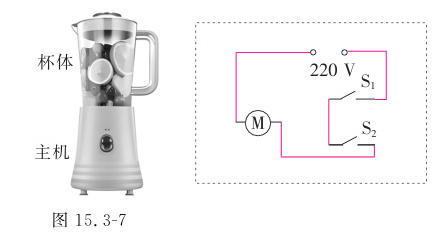

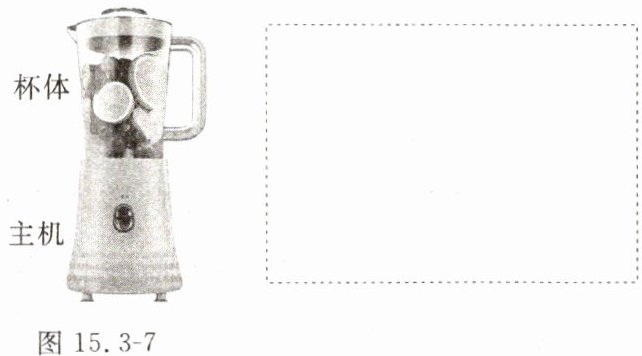

8. 图15.3-7是某榨汁机的外形图。该品牌的榨汁机设有电源开关$ S_1$和安全开关$ S_2$，当杯体放在主机上时，安全开关$ S_2$自动闭合，此时再闭合电源开关$ S_1$，电动机才能启动，开始榨汁。请按以上要求在虚线框中画出该榨汁机的电路图。

答案：

9. 以下是某同学连接串、并联电路的实验内容。
(1)在连接电路的过程中，开关应该是断开(选填“断开”或“闭合”)的。

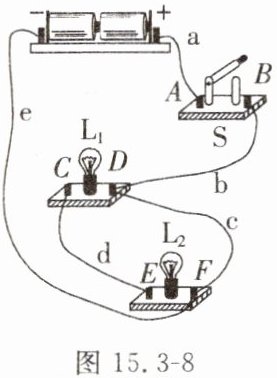

(2)该同学连接了如图15.3-8所示电路，如果闭合开关，将出现短路(选填“断路”或“短路”)现象，两个灯泡都不会发光(选填“不会发光”或“会被烧坏”)。

(3)该同学只需要拆除c这一根导线，就能将电路改为两灯串联的正确电路。拆除该导线后，闭合开关S，灯$ L_1$、$ L_2$都不亮。用一根导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯$ L_1$亮。对此，下列判断中正确的是B。
A. 灯$ L_1$断路
B. 灯$ L_2$断路
C. 开关S断路
D. 灯$ L_2$短路
(4)对于图15.3-8所示的电路，如果将导线b与D点接触的那端移接到C或E点，电路就能成为两灯并联的正确电路了。

答案： 9.
(1)断开；
(2)短路；不会发光；
(3)c；B；
(4)D；C或E
