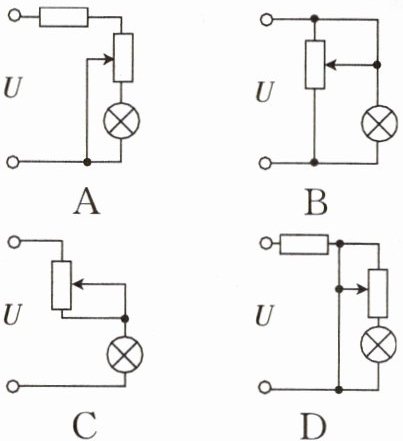

7.以下是用滑动变阻器调节灯泡亮度的
四种方案，可能达到目的的方案是
(C)

答案： C

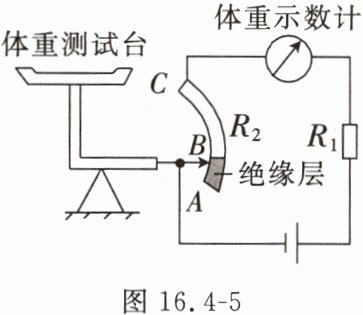

8.图16.4-5是一种体重自动测量仪的
工作原理图，$CB$部分为导体，$BA$部分
为绝缘体，$R_1$为定值电阻。下列有
关说法正确的是(D)


A.体重示数计是用电压表改装成的
B.体重越大，体重示数计的示数越小
C.体重测量仪电路由于缺少开关，始终处于通路
D.体重测量仪工作原理图中的电阻$R_1$起到保护电路的作用

答案： D

9.某同学做练习使用滑动变阻器的实验。

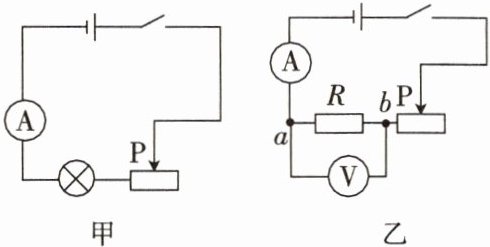

(1)按图16.4-6甲所示电路做实验。
①连接实物图时，开关应当断开，
滑片$P$应移动到最右(选填
“左”或“右”）端。
②开始实验后，该同学发现无论怎
样移动滑片$P$，灯的亮度都不发
生变化，而且一直很暗，这可能
是因为滑动变阻器连接的是下面两个接线柱
。改正后，该同
学缓慢移动滑片$P$时，看到灯忽
然亮又忽然不亮，这可能是因为
滑片与电阻丝接触不良。
③排除故障后，向左移动滑片$P$，
会发现电流表示数变大，同
时灯泡变亮(选填“亮”或
“暗”）。
(2)按图16.4-6乙所示电路做实验。
该同学将灯泡换成定值电阻，并将
电压表接入电路，用滑动变阻器控
制定值电阻两端电压。请按照图

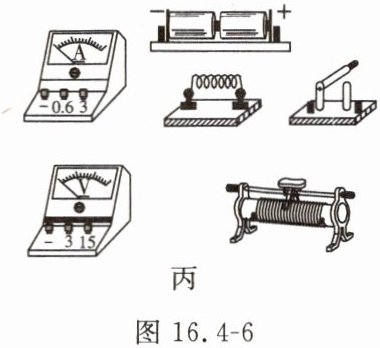

乙，用笔画线代替导线将图丙的实
物图连接完整。

答案：
（1）①断开；右；②滑动变阻器连接的是下面两个接线柱；滑片与电阻丝接触不良；③大；亮；（2）
