4. 在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材如下：电源(电压恒为4.5V),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两个滑动变阻器(规格分别为“20Ω 2A”和“50Ω 1A”),导线若干。

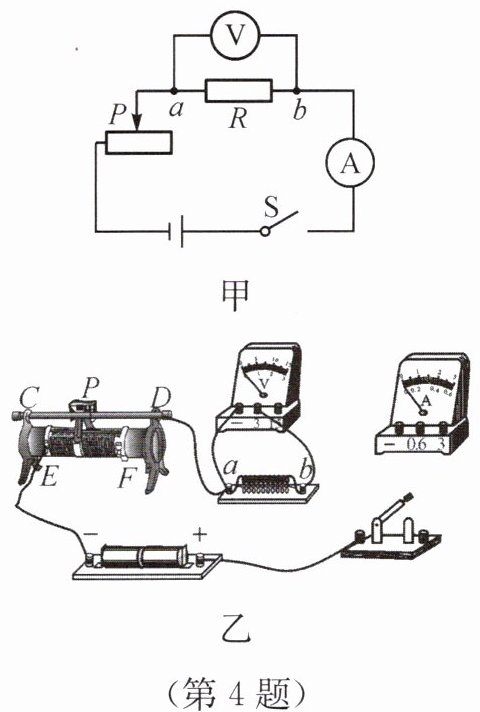

(1)请根据如图甲所示的电路图,用笔画线将如图乙所示的实验电路连接完整(注意电流表的量程选择)。
(2)小明实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表示数为1.5V,并记下相应的电流值；再改接10Ω的电阻,此时滑片P应向______(填“E”或“F”)端移动,小明移动变阻器滑片P的目的是______。
(3)小明为完成用四个定值电阻进行的实验,他应选择的滑动变阻器的规格是“______”。
(4)小东连接好电路后把5Ω的电阻接入,闭合开关,移动滑动变阻器的滑片P,发现当电压表示数变大时,电流表示数随之减小,原因可能是______。
(5)该实验的结论是______。
(1)请根据如图甲所示的电路图,用笔画线将如图乙所示的实验电路连接完整(注意电流表的量程选择)。
(2)小明实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表示数为1.5V,并记下相应的电流值；再改接10Ω的电阻,此时滑片P应向______(填“E”或“F”)端移动,小明移动变阻器滑片P的目的是______。
(3)小明为完成用四个定值电阻进行的实验,他应选择的滑动变阻器的规格是“______”。
(4)小东连接好电路后把5Ω的电阻接入,闭合开关,移动滑动变阻器的滑片P,发现当电压表示数变大时,电流表示数随之减小,原因可能是______。
(5)该实验的结论是______。
答案：
4.

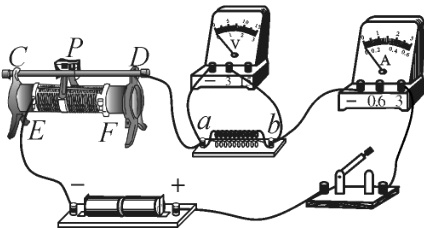

(1)如图所示。
(2)F 保持定值电阻两端的电压为1.5V不变
(3)50Ω 1A
(4)电压表并联在滑动变阻器两端
(5)电压一定时,导体中的电流与导体电阻成反比
4.
(1)如图所示。
(2)F 保持定值电阻两端的电压为1.5V不变
(3)50Ω 1A
(4)电压表并联在滑动变阻器两端
(5)电压一定时,导体中的电流与导体电阻成反比

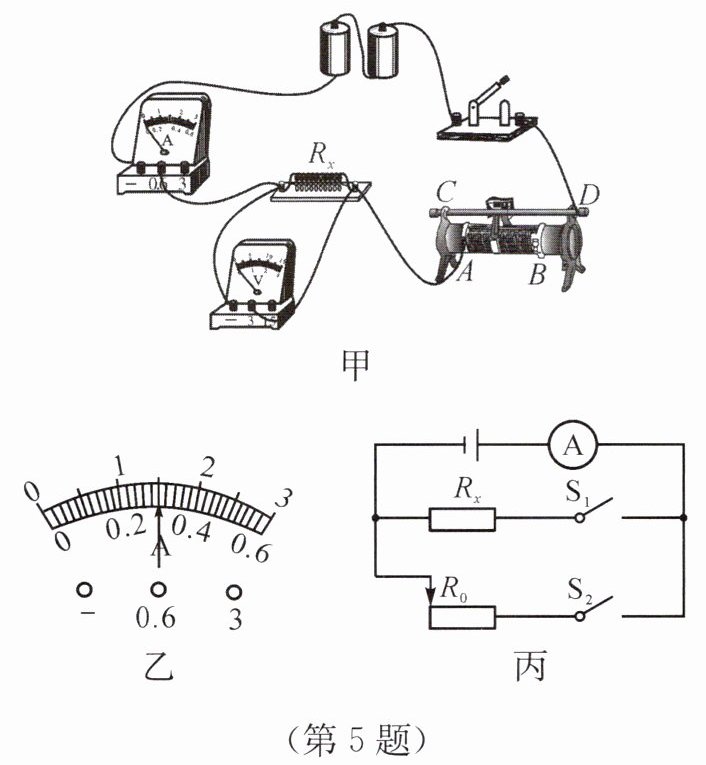

5. 小明利用如图甲所示的电路做“测定值电阻$R_{x}$的阻值”的实验。
(1)连接电路时,开关应______,滑动变阻器的滑片应放在______(填“A”或“B”)端。
(2)实验时,当电压表的示数为2.5V时,电流表的示数如图乙所示,根据实验数据可得$R_{x}= $______Ω(结果保留一位小数)。
(3)在实验过程中,发现电压表不能使用,小明将滑动变阻器调到最大值作为定值电阻$R_{0}$($R_{0}$值已知),设计了如图丙所示的电路测量$R_{x}$的阻值。测量时,只闭合$S_{1}$,电流表的示数为$I_{1}$,只闭合$S_{2}$,电流表的示数为$I_{2}$,则电阻$R_{x}= $______(用$I_{1}$、$I_{2}和R_{0}$表示)。
(1)连接电路时,开关应______,滑动变阻器的滑片应放在______(填“A”或“B”)端。
(2)实验时,当电压表的示数为2.5V时,电流表的示数如图乙所示,根据实验数据可得$R_{x}= $______Ω(结果保留一位小数)。
(3)在实验过程中,发现电压表不能使用,小明将滑动变阻器调到最大值作为定值电阻$R_{0}$($R_{0}$值已知),设计了如图丙所示的电路测量$R_{x}$的阻值。测量时,只闭合$S_{1}$,电流表的示数为$I_{1}$,只闭合$S_{2}$,电流表的示数为$I_{2}$,则电阻$R_{x}= $______(用$I_{1}$、$I_{2}和R_{0}$表示)。
答案：
5.
(1)断开 B
(2)8.3
(3)$\frac{I_{2}R_{0}}{I_{1}}$
(1)断开 B
(2)8.3
(3)$\frac{I_{2}R_{0}}{I_{1}}$
