《2025年全优新同步八年级科学上册浙教版》

8. 做“探究电路的电流规律”实验时,小明采用了如图甲所示的电路。在该电路中$,A_1$的示数为$1.2A,A_2$的示数如图乙所示,下列判断中,正确的是 ( )

(第8题)

A.通过$L_2$的电流为2.5A
B.通过$L_1$的电流为1.2A
C.通过$L_2$的电流为1.2A
D.通过$L_1$的电流为0.7A

答案： D

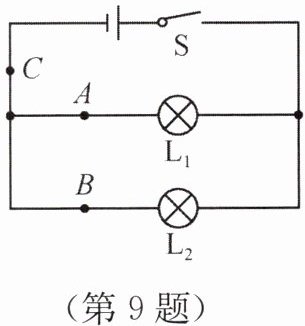

9. 小明利用如图所示的电路“探究并联电路的电流规律”。

(1)实验中,小明所选用的两只小灯泡规格是______(填“相同”或“不同”)的。
(2)将以上电路连接完成后,进行实验,小明记录了如下表所示的数据。
|实验次序|通过$L_1$的电流$I_1/A$|通过$L_2$的电流$I_2/A$|干路的电流I/A|
|1|0.1|0.2|0.3|

根据所测的实验数据,小明得出了如下实验结论：并联电路中,干路的电流等于各支路的电流之和。以上实验过程的不足之处是______。

答案：
(1)不同
(2)只测量了一组实验数据,实验结果存在偶然性

10. 两个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”,他们所连接的电路图如图甲所示。

(第10题)
(1)连接电路时,开关应该______。
(2)第一小组的同学实验时根据电流表$A_1$的指针偏转角度比电流表$A_2$的指针偏转角度小(如图乙所示),他们得出结论：串联电路中各处的电流不相等。请你指出造成他们得出错误结论的原因：______。
(3)第二小组的同学闭合开关后发现：灯$L_2$的亮度比灯$L_1$大。下列说法中,正确的是______(填字母)。
A. 因为灯$L_2$中的电流较大,所以灯$L_2$更亮
B. 因为电流从电源正极出来先通过灯$L_2,$所以灯$L_2$更亮
C. 两灯中的电流相等,亮度不同是由于两灯规格不同所致

答案：
(1)断开
(2)电流表所选量程不同
(3)C

11. 如图所示的电路中,两个完全相同的电流表均有0～0.6A、0～3A两个量程,开关闭合时,两表均有正常示数,且指针偏转的角度相同,则通过$L_1$与$L_2$的电流之比为 ( )


A.1∶4
B.4∶1
C.1∶5
D.5∶1

答案： B 【解析】由电路图可知,两灯并联,电流表$A_{1}$测干路电流,电流表$A_{2}$测$L_{2}$支路电流,因为并联电路中干路电流等于各支路电流之和,且两电流表指针偏转的角度相同,所以电流表$A_{1}$的量程为0~3 A,电流表$A_{2}$的量程为0~0.6 A,且大量程是小量程示数的5倍,即$I=5I_{2}$,则通过灯$L_{1}$与$L_{2}$的电流之比为$\frac {I_{1}}{I_{2}}=\frac {I-I_{2}}{I_{2}}=$$\frac {5I_{2}-I_{2}}{I_{2}}=4:1$。
