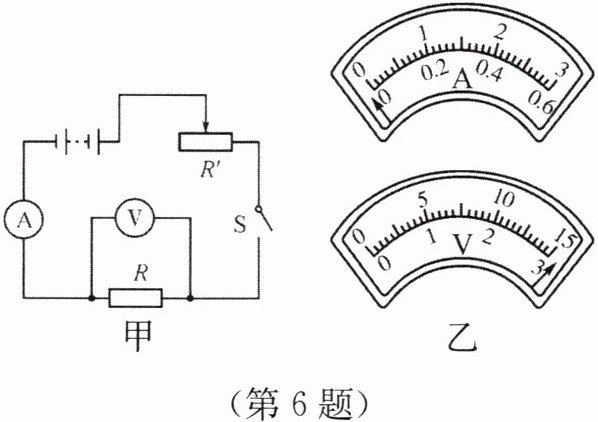

6. 如图甲所示为“研究电流与电压的关系”的实验电路图。


(1)为了达到实验目的,实验过程中必须保持______不变。
(2)当某同学按如图甲所示的电路图连接实物,开始实验后,发现电压表和电流表出现如图乙所示的情况,这是因为：
①______；
②______。

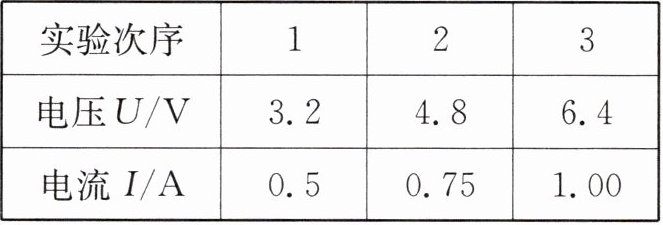

(3)下表是排除故障后进行实验时的数据记录。
|实验次序|1|2|3|
|电压U/V|3.2|4.8|6.4|
|电流I/A|0.5|0.75|1.00|

根据表中数据,可以得出的结论是______。

答案：
(1)电阻大小　
(2)①电流表的“+”“-”接线柱接反了　②电压表选用了小量程　
(3)在电阻一定时，通过导体的电流与导体两端的电压成正比

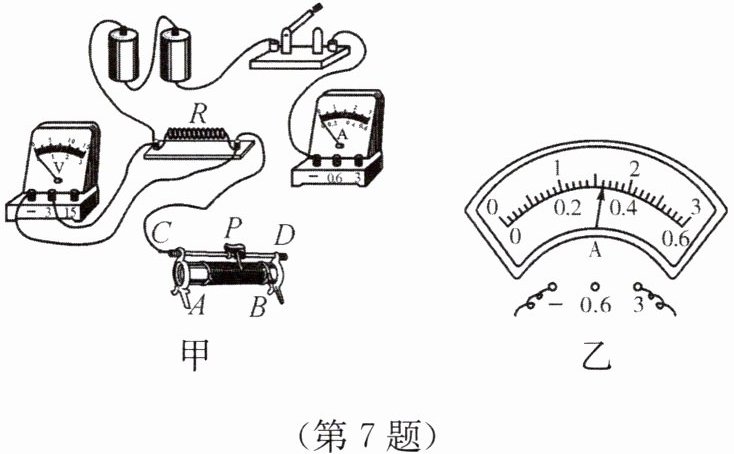

7. 小芳为了探究“通过导体的电流与导体两端电压的关系”,连接了如图甲所示的电路(电源电压恒为3V)。


(1)用笔画线代替导线将图甲中的电路连接完整,要求滑动变阻器的滑片P向A端滑动时,接入电路的电阻变小。
(2)实验过程中,若电阻R的接线柱发生短路,则下列判断中,正确的是______(填字母)。
A. 电压表可能被烧坏
B. 电流表可能被烧坏
C. 电压表和电流表都没有示数

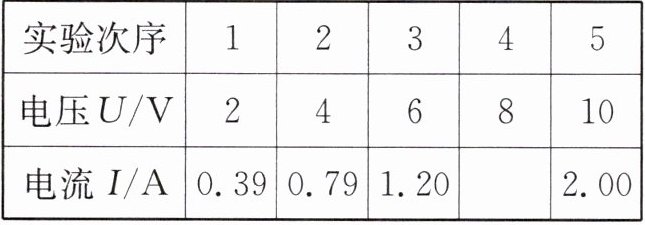

(3)排除故障后,闭合开关,移动滑片P,得到的实验数据如下表所示：
|实验次序|1|2|3|4|5|
|电压U/V|2|4|6|8|10|
|电流I/A|0.39|0.79|1.20|______|2.00|

①其中第4次实验中电流表的示数如图乙所示,其值是______。
②分析表中的数据,你能得出的探究结论是______。
③实验中,电阻R的阻值是______Ω。

答案：

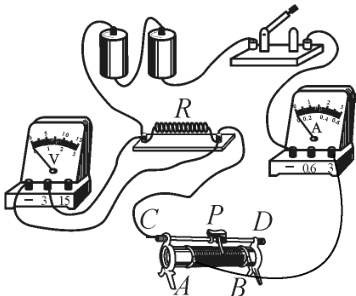

(1)如图所示。
(2)B　
(3)①1.6 A　②在电阻一定时,通过导体的电流与导体两端的电压成正比　③5

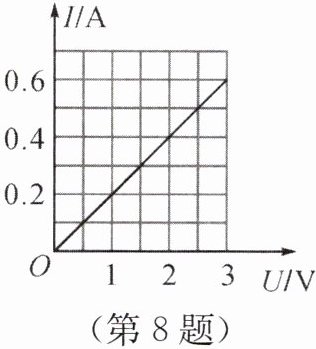

8. 某导体中的电流与它两端的电压关系如图所示,下列分析中,正确的是( )


A.该导体的电阻随电压的增大而增大
B.该导体的电阻随电流的增大而减小
C.当导体两端的电压为0时,电阻为0
D.当导体两端的电压为0时,电流为0

答案： D
