《2025年全优新同步八年级科学上册浙教版》

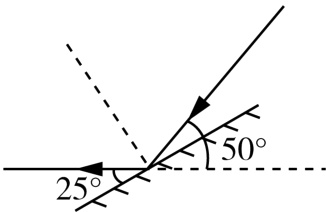

1. 如图所示,一束光线沿与水平面成$50^\circ$角的方向入射到平面镜上。若要使反射光线沿水平方向射出,请通过作图来表示平面镜与水平面之间的夹角。

答案：
如图所示。
　　 　　　
　　　　　　　　　　或

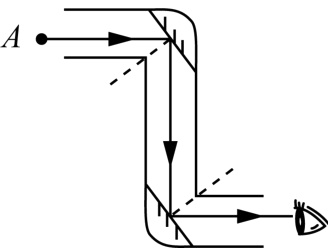

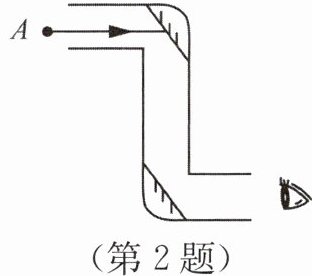

2. 潜艇下潜后,艇内的人员可以用潜望镜来观察水面上的情况。我们利用两块平面镜就可以制作一个潜望镜。如果一束光水平射入潜望镜(如图所示),那么它将沿怎样的路径射出？请画出光路图。

答案：
如图所示。

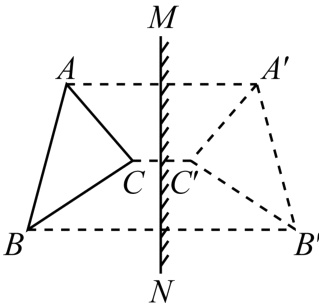

3. 请在下图中画出三角形ABC在平面镜MN中所成的像。

答案：
如图所示。

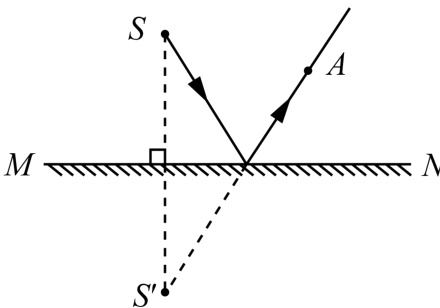

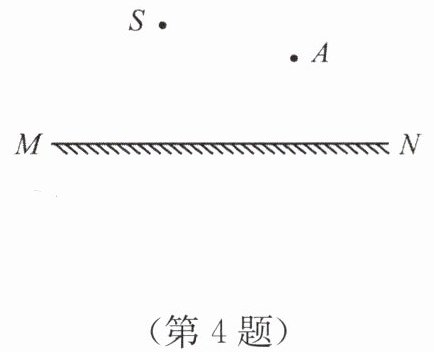

4. 如图所示,S为发光点,MN为平面镜,请画出由S点发出并经平面镜反射后通过A点的光线。

答案：
如图所示。

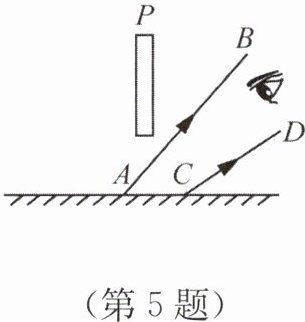

5. 如图所示,平面镜上方有一竖直挡板P,AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线,请在图中作出发光点S。(要求保留作图痕迹)

答案：

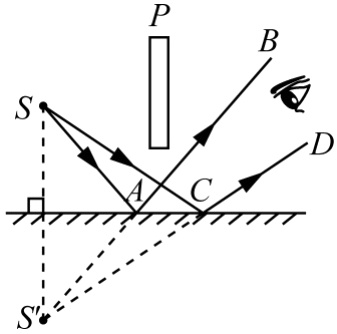

如图所示。

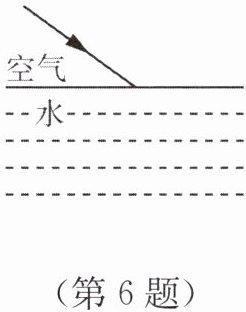

6. 如图所示,请画出反射光线和大致的折射光线。

答案：
如图所示。

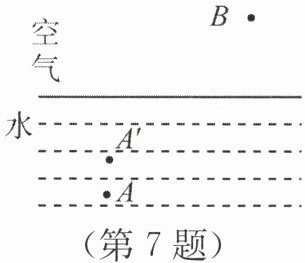

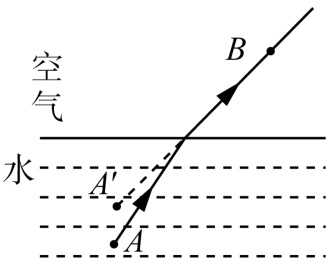

7. 如图所示,A为河底的鹅卵石,$A'$为河边的观察者在B处看到的虚像,画出入射光线和折射光线。

答案：
如图所示。
