7. 在“用电压表和电流表测导体的电阻”的实验中,提供的器材有：待测电阻R(阻值约为5$\Omega $)、两节干电池、电压表(量程“0～3 V”“0～15 V”)、电流表(量程“0～0.6 A”“0～3 A”)、滑动变阻器、开关、导线若干。

(1)该实验的实验原理是___。
(2)电压表的量程应选___V。

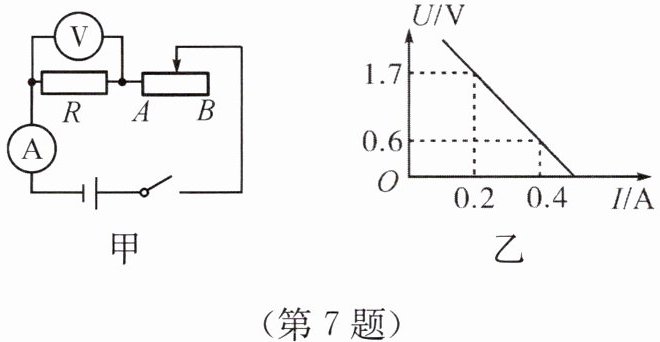

(3)小明按如图甲所示连接好电路后,闭合开关,发现电压表的指针偏转角度很大,接近量程,而电流表的指针偏转角度很小,不到量程的$\frac{1}{5}$。小明检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了___(填“A”或“B”)位置,二是___(填“电压表”或“电流表”)的量程选择不当。
(4)小华连接好电路后通过实验得到多组数据,并作出如图乙所示的U-I图像,则小华把电压表并联在了___的两端。根据U-I图像,可求得待测电阻R= ___$\Omega $。

答案：
(1)$R=\frac{U}{I}$
(2)0～3
(3)A 电流表
(4)滑动变阻器 5.5

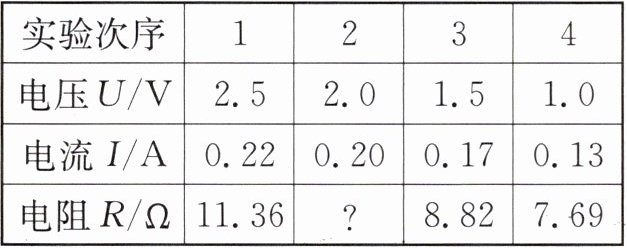

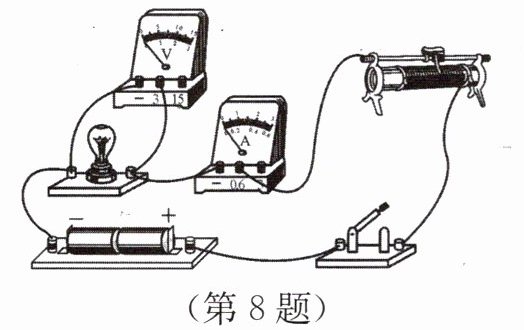

8. 【丽水】小科连接好如图所示的电路,闭合开关,按一定操作来测量“小灯泡的电阻”,获得的实验数据如下表所示：
|实验次序|1|2|3|4|
|电压$U$/V|2.5|2.0|1.5|1.0|
|电流$I$/A|0.22|0.20|0.17|0.13|
|电阻$R/\Omega $|11.36|？|8.82|7.69|


(1)表中第2次实验时,小灯泡的电阻为___$\Omega $。

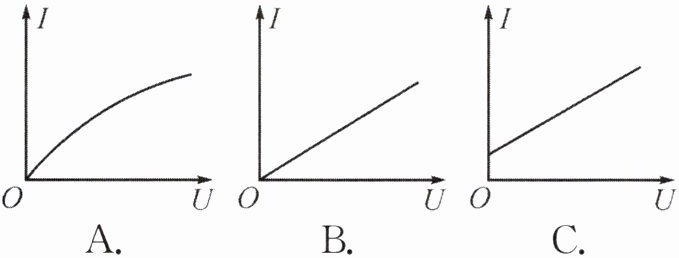

(2)将表中电流、电压数据转换为I-U图像,正确的是___(填字母)。
A.
B.
C.

(3)小君按小科的方法连接好电路,闭合开关后发现小灯泡不发光,电流表指针不偏转,电压表指针偏转,若此电路只有一处故障,你认为故障是___。

答案：
(1)10
(2)A
(3)小灯泡断路

9. 下列电学实验中均需要测量多组数据,其中测量多组数据是为了减小误差的是( )

A.探究电流与电压的关系
B.探究电流与电阻的关系
C.测量定值电阻的阻值
D.研究小灯泡的电阻

答案： C
