《2025年全优新同步八年级科学上册浙教版》

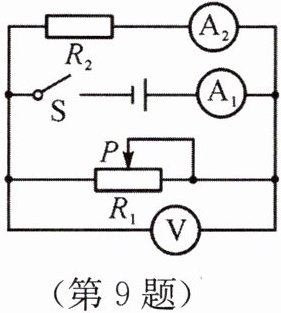

9. 【咸宁】如图所示的电路中,电源电压保持不变,闭合开关S后,将滑动变阻器的滑片P向左移动时,下列说法中,正确的是( )

A.两电流表示数的差值变小
B.电压表V的示数与电流表$A_1$的示数的比值不变
C.电压表V的示数与电流表$A_2$的示数的比值不变
D.电压表V的示数与电流表$A_2$的示数的乘积变大

答案： C

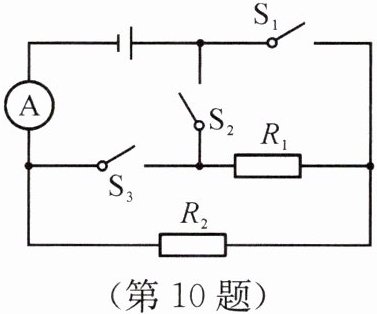

10. 如图所示$,R_1= 20Ω,R_2= 10Ω,$电源电压保持不变。
(1)当$S_2$闭合$,S_1、$$S_3$断开时$,R_1$两端的电压为4V,求电流表的示数和电源电压。
(2)当$S_2$断开$,S_1、$$S_3$闭合时,求电流表的示数。

答案：
(1)当S₂闭合,S₁、S₃断开时,R₁与R₂串联,由欧姆定律得I=$\frac{U_1}{R_1}$=$\frac{4V}{20Ω}$=0.2A,即电流表的示数为0.2A。
电源电压U=I(R₁+R₂)=0.2A×(20Ω+10Ω)=6V。
(2)当S₂断开,S₁、S₃闭合时,R₁与R₂并联,I₁=$\frac{U}{R_1}$=$\frac{6V}{20Ω}$=0.3A,I₂=$\frac{U}{R_2}$=$\frac{6V}{10Ω}$=0.6A,电流表的示数为I=I₁+I₂=0.3A+0.6A=0.9A。

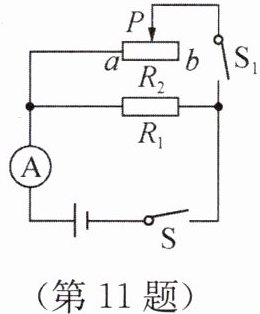

11. 如图所示,电源电压为6V恒定不变$,R_1$的阻值为15Ω,电流表的量程为0～0.6A。
(1)开关S、$S_1$都闭合,滑片P不能移到a端的原因是会造成电路______(填“通路”“短路”或“断路”)。
(2)当开关S闭合、$S_1$断开时,求电流表的示数。
(3)当开关S、$S_1$都闭合时,为了使电流表的示数不超过量程,求滑动变阻器$R_2$连入电路的最小阻值。

答案：
(1)短路
(2)当开关S闭合、S₁断开时,电路为R₁的简单电路,由欧姆定律得,电流表的示数I=$\frac{U}{R_1}$=$\frac{6V}{15Ω}$=0.4A。
(3)当开关S、S₁都闭合时,电流表测干路电流,通过R₁的电流为0.4A不变,故通过滑动变阻器的最大电流为I₂=0.6A-0.4A=0.2A,滑动变阻器R₂连入电路的最小阻值R₂=$\frac{U}{I_2}$=$\frac{6V}{0.2A}$=30Ω。

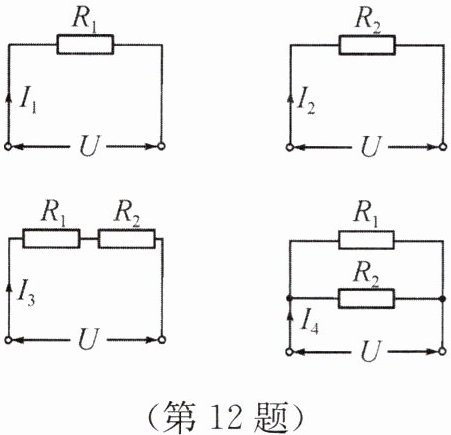

12. 如图所示的四个电路中,电源两端电压均为U,电阻$R_1＞R_2。$关于电路中电流的大小,下列判断中正确的是( )

$A. I_1＞I_2$
$B. I_1＜I_3$
$C. I_2＜I_4$
$D. I_3＞I_4$

答案： C
