11. 家庭电路中,开关的外壳是用塑料制成的,它起______的作用；开关内部的金属片是用铜制成的,它起______的作用。教室里的日光灯都是______(填“串联”或“并联”)的,当熄灭电路中的一盏日光灯时,其他的灯______(填“会”或“不会”)受到影响。

答案： 绝缘 导电 并联 不会

12. 避雷针工作时,尖端不断向空中释放电子,其电流方向是______(填“从尖端流向地面”或“从地面流向尖端”)。

答案： 从尖端流向地面

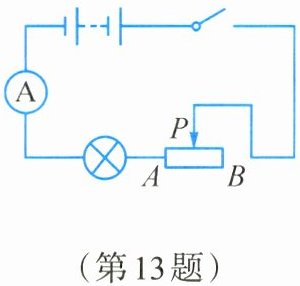

13. 如图所示电路,电灯与滑动变阻器是______联的,滑动变阻器连入电路的有效电阻是______部分；闭合开关,滑片P向右移动时,变阻器接入电路的有效电阻______,电流表的示数______,电灯的亮度______。

答案： 串 AP 增大 减小 变暗

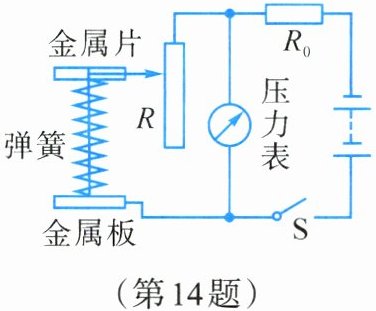

14. 某同学设计了如图所示的压力测量仪,可以反映弹簧上方金属片受到压力的大小。其中R是滑动变阻器,R₀是定值电阻,电源电压恒定不变,压力表实际上是一个电压表。当金属片受到的压力增大时,变阻器的阻值______(填“变大”“变小”或“不变”,下同),压力表示数______。

答案： 变大 变大

15. 把5Ω的电阻$R_1$跟15Ω的电阻$R_2$串联起来,接在电压为6V的电源上,通过$R_1$的电流是$______A,R_2$两端的电压是______V。

答案： 0.3 4.5

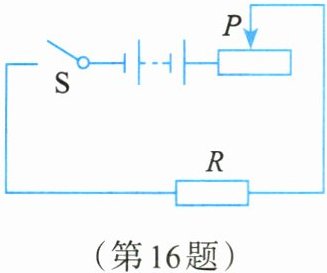

16. 如图所示,一个标有“10Ω 0.3A”的定值电阻R和一个标有“30Ω 0.6A”的滑动变阻器,串联接入电路,要保证电路元件不被损坏,则电路中允许通过的最大电流为______A,电源允许的最大电压为______V。

答案： 0.3 12
