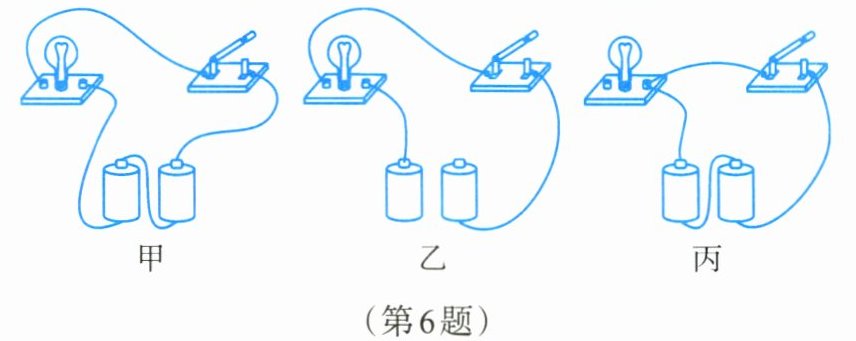

6. 如图所示的电路中,当闭合开关后,其中属于通路的是______,属于短路的是______,属于开路的是______。
]

答案： 甲 丙 乙

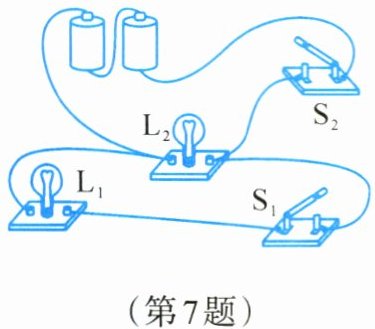

7. 如图所示的电路中,小灯泡$L_1$和$L_2$组成______电路,其中开关$S_1$控制小灯泡______,开关$S_2$控制小灯泡______。
]

答案： 并联 L₁ L₁和L₂

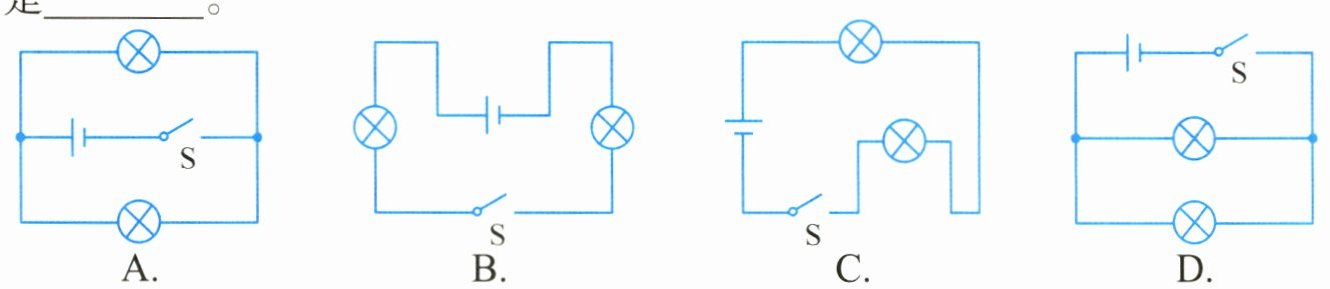

8. 如图所示,闭合开关S后,属于串联电路的是______,属于并联电路的是______。

A.
B.
C.
D.
]

答案： BC AD

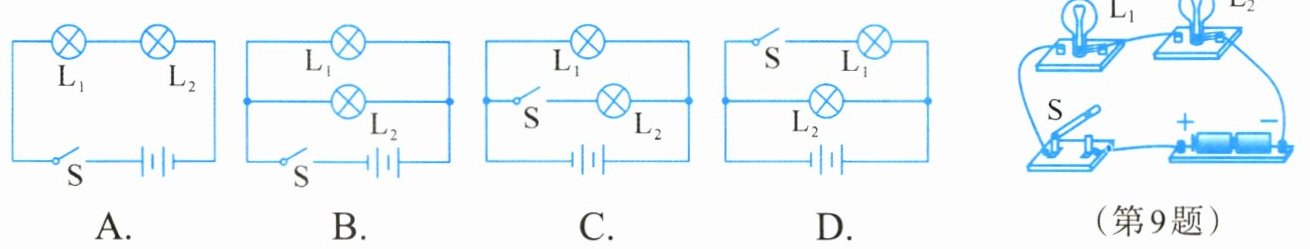

9. 下列选项中,与实物图相对应的电路图是( )。

A.
B.
C.
D.]

答案： A

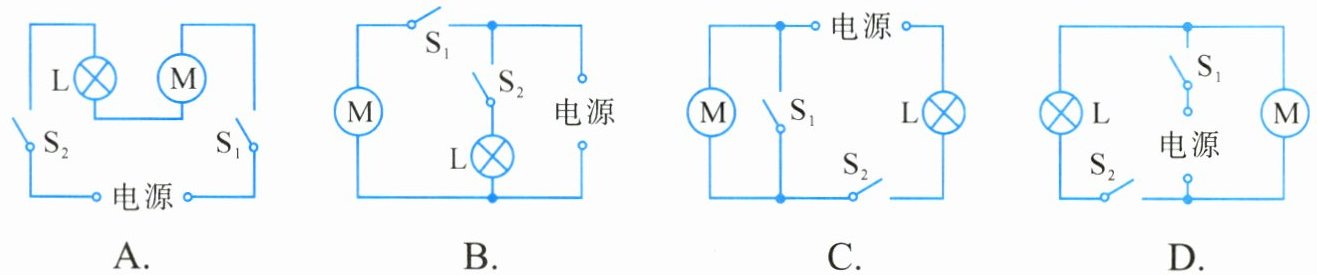

10. 家用电冰箱中消耗电能的器件主要是电动压缩机(用符号表示)和照明灯泡。其中电动压缩机M受温控开关$S_1$控制,照明灯泡L受门控开关$S_2$控制。电动压缩机和照明灯泡既能单独工作,又能同时工作。如图所示是几个同学设计的家用电冰箱的电路图,其中符合要求的是( )。

A.
B.
C.
D.]

答案： B
