《2025年作业本浙江教育出版社八年级科学上册浙教版》

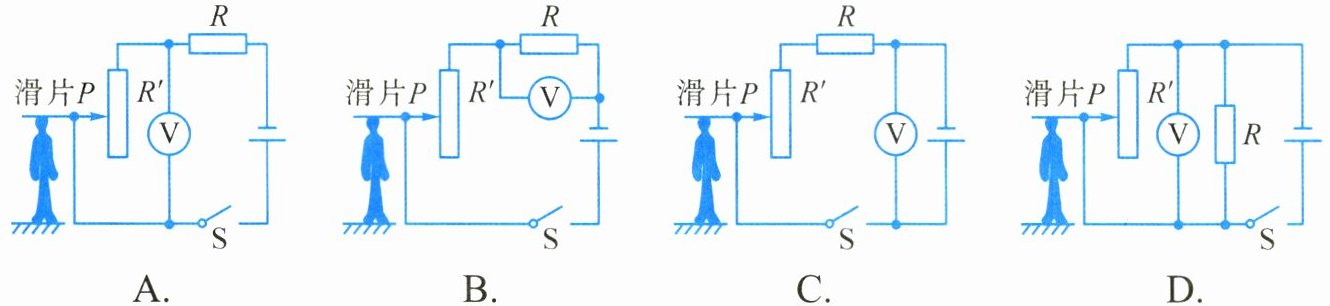

5.某同学设计了一个电子身高测量仪。下列四个电路中,R是定值电阻,$R'$是滑动变阻器,电源电压不变,滑片会随身高上下移动,能够实现身高越高,电压表示数越大的电路是( )。

A.
B.
C.
D.

答案： B

6.如图所示,电源电压保持不变,开关S断开时,电压表的示数为2V；开关S闭合时,电压表的示数为6V。那么,电阻$R_{1}:R_{2}= $______。

答案： 1:2

7.下面是某同学对串联电路电压规律的探究过程,回答下列问题。
猜想与假设：串联电路总电压等于各用电器两端电压之和。
进行实验：①按图示电路图连接电路；②闭合开关,用电压表测出$L_{1}$两端的电压；③在测$L_{2}$两端的电压时,该同学为了节省时间,采用以下方法：电压表所接的B点不动,只断开A点,并改接到C点上；④测出B、C间的电压。

(1)在连接导线时,开关必须______。
(2)他用上面的方法能否测出$L_{2}$两端的电压？______,理由是______。

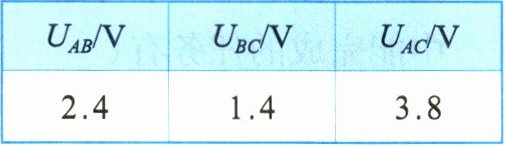

(3)改进方法后,记录实验数据如右表。他分析数据后得出结论：串联电路总电压等于各用电器两端的电压之和。他收集到的证据是否支持他的猜想？______。这个实验在设计方案上还存在的不足之处是______(写出一条)。

答案：
(1)断开
(2)不能 电压表的正、负接线柱接反了
(3)支持 他只做了一次实验,而没有进行多次测量,只凭一组实验数据得出结论具有偶然性
