4.某定值电阻两端电压为5V时,通过该电阻的电流为0.2A。当电阻两端电压为8V时,通过该电阻的电流是______A,此时电阻的阻值是______Ω；当电阻两端电压为0V时,其阻值为______Ω。

答案： 0.32 25 25

5.某同学用如图所示的电路探究“导体中电流跟电阻的关系”时,在实验过程中,当A、B两点间的电阻由10Ω的$R_1$更换为15Ω的$R_2$后,闭合开关,他接下来应该进行的操作是( )。

A.读取电流表的数据
B.保持变阻器滑片不动
C.增加电池的节数
D.调节变阻器滑片的位置

答案： D

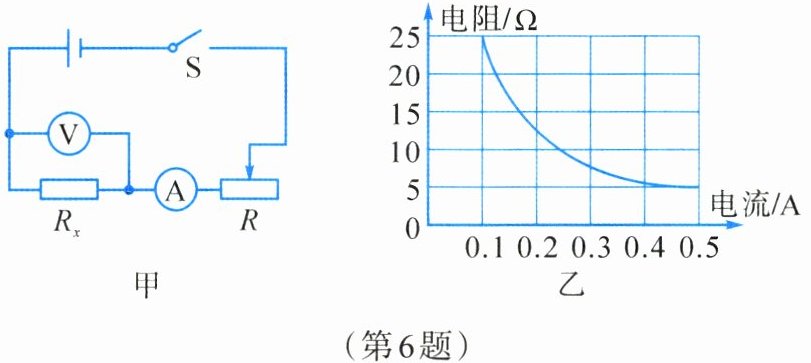

6.利用如图甲所示电路,研究通过导体的电流与电阻的关系。实验中,不断改变Rₓ的阻值,调节变阻器的滑片位置使电压表示数保持不变,得到电流与电阻的关系图像,如图乙所示。由图像可知,当通过电阻的电流为0.2A时,该电阻的阻值约为______Ω。在此次实验中,电压表示数保持______V不变。

答案： 12.5 2.5

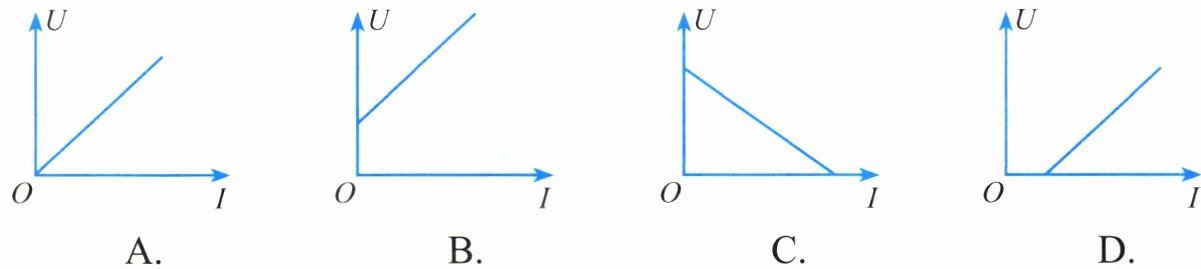

7.下列图像能正确表示通过定值电阻的电流与其两端电压关系的是( )。

A.
B.
C.
D.

答案： A
