1.日常生活经验告诉我们,家中的电灯、插座、电视机、电冰箱等电器设备之间的连接方式是( )。

A.串联
B.并联
C.串联和并联都可以
D.插座应与电灯串联

答案： B

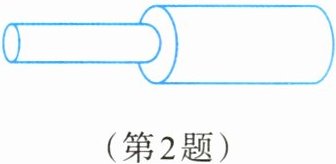

2.如图所示,有两根长度相同、粗细不同的导线串联在电路中,已知粗段与细段横截面积之比为3∶1,那么当电流通过时,流过粗段导线的电流$I_{1}与流过细段导线的电流I_{2}$的关系是( )。

A.$I_{1}= 3I_{2}$
B.$3I_{1}= I_{2}$
C.$6I_{1}= I_{2}$
D.$I_{1}= I_{2}$

答案： D

3.两只电阻之比$R_{1}:R_{2}= 3:5$,把它们串联在某电路中,则通过的电流之比$I_{1}:I_{2}= $______,两端电压之比$U_{1}:U_{2}= $______。

答案： 1:1 3:5

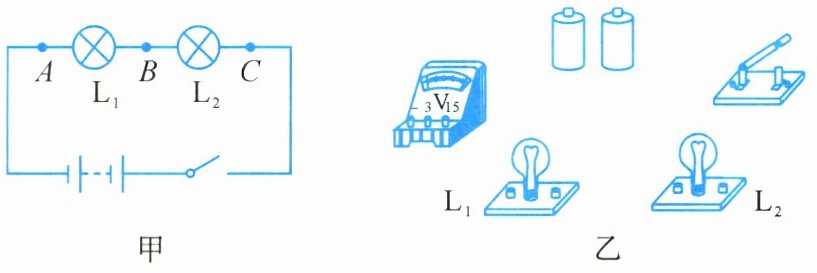

4.如图所示是验证串联电路中各导体两端的电压与总电压之间关系的实验。
(1)在图甲中,应把电压表分别接在______、______和______两点之间进行测量,观察它们之间的电压有什么关系。
(2)直接在图甲中画出用电压表测量AC间电压的电路图,并用笔画线代替导线连接图乙中的实物。
(3)换用另外两个不同规格的小灯泡重做这个实验,可以得出的结论是______。
(4)如果AC两点之间的电压为4.5V,灯$L_{1}$两端的电压为2.5V,灯$L_{2}$两端的电压为______V。

答案：
(1)A与B B与C A与C
(2)图略
(3)串联电路两端的总电压等于各串联导体两端电压之和
(4)2
