《2025年经纶学典课时作业八年级物理上册苏科版》

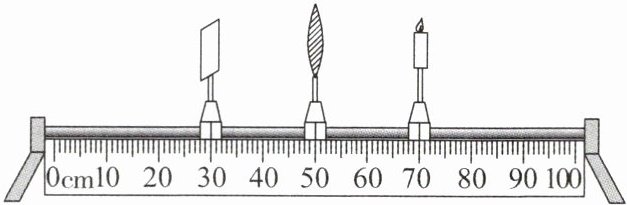

13. 小明在探究凸透镜成像特点时,将蜡烛、凸透镜、光屏放置在如图所示位置时,光屏上恰好出现等大的清晰的像(未画出),此凸透镜的焦距为______cm.当蜡烛被移至57 cm刻度处,无论怎样移动光屏,光屏上始终接收不到像,要想观察到像可以从凸透镜的______(填“左”或“右”)侧用眼睛观察,生活中的______是利用这个原理制成的.

答案： 10.0 左 放大镜

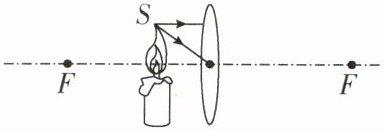

14. 如图所示,在“探究凸透镜成像规律”的实验中,请作出此时烛焰上S点的像S'(保留作图痕迹).

答案：
如图所示
　　　　　　

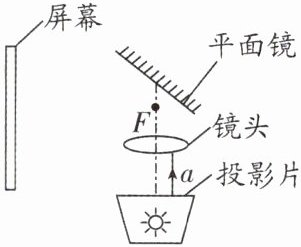

15. 如图所示是投影仪的成像原理.光线a平行于凸透镜主光轴,F为凸透镜的焦点.请在图中画出光线a经凸透镜折射后的光线、经平面镜反射到屏幕的光线.

答案：
如图所示
　　　　　　

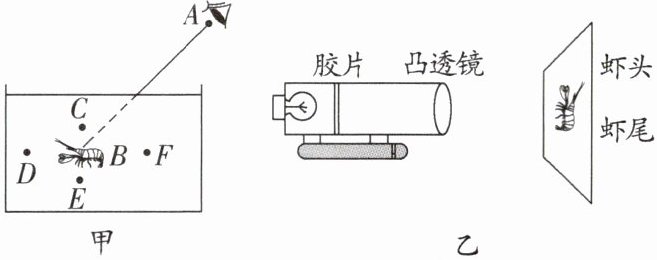

16. 小李在水塘中看到特殊的“虾”.

(1)如图甲所示,他看到B处的“虾”是因为光的______而形成的______像,真正的虾在水中______(填“C”“D”“E”或“F”)处.他用激光笔从A点向______(填“B”“C”“D”“E”或“F”)处射出光束即可把虾照亮.
(2)拍照得到虾的胶片后,他用如图乙所示的幻灯机展示给同学们看.
①胶片上虾的头部朝______(填“上”或“下”).
②测得胶片到凸透镜的距离为8 cm,则该凸透镜的焦距可能是______(填字母).
A. 2 cm
B. 7 cm
C. 9 cm
D. 10 cm
③要使像变得更大,应将幕布向______(填“左”或“右”)移,并将凸透镜向______(填“左”或“右”)移.
④若更换一个焦距更大的凸透镜后,只移动幕布直到找到清晰的像,这个像会变得更______(填“大”或“小”).

答案：
(1)折射 虚 E B
(2)①下 ②B ③右 左 ④大 解析:
(1)根据光的折射现象可知,他看到的“虾”是因为光的折射而形成的虚像，真正的虾在水中更深的位置，即在E处.根据光路的可逆性，他用激光笔从A点向B处射出光束，即可把虾照亮.
(2)①凸透镜成实像时，像与物是相互倒立的,因此，胶片上虾的头部应该在下方;②因为投影仪的原理是物距大于f小于2f时，成倒立、放大的实像,故f＜8cm＜2f,则4cm＜f＜8cm,只有B选项中7cm符合题意;③凸透镜成实像时，物距越小，像距越大，像越大，因此要想使像变大，应将幕布向右移，并将凸透镜向左移;④换用一个焦距更大一些的凸透镜进行实验，物距相对减小，则要增大像距，像变大.

17. 我们来看看一张有趣图片.

(1)图中的杯子实际装有小球______颗.图片较靠上的两颗小球是由于光的______(填“反射”或“折射”)形成的______(填“实像”或“虚像”).
(2)图中较靠下的两颗小球的直径______(填“大于”“小于”或“等于”)小球的实际直径,这是因为杯子与水的共同作用相当于______(填“投影仪”或“放大镜”).

答案：
(1)2 折射 虚像
(2)大于 放大镜 解析:
(1)杯子中的小球反射的光斜射入空气中时,折射光线远离法线，折射角大于入射角，人逆着折射光线看去，感觉小球的位置比实际球的位置高(看到的是小球的虚像).图片中共有4颗小球，故实际装有小球2颗.图片较靠上的两颗小球是由于光的折射形成的虚像.
(2)图中看到的靠下的两颗小球的直径大于小球的实际直径，这是因为杯子与水的作用相当于凸透镜，小球在一倍焦距内，成正立、放大的虚像
