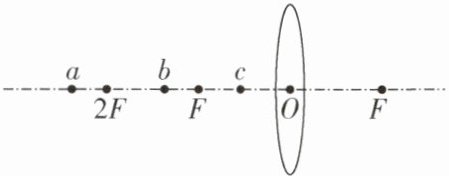

16. (2025·无锡期中)小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律,蜡烛在______点,右侧光屏上成的像最大,像是______(填“正立”或“倒立”)的.若将蜡烛从a移到b,应将光屏向______(填“左”或“右”)移动,才能在光屏上呈现清晰的像,当蜡烛移动到c点时,在光屏上______(填“能”或“不能”)看到像.

答案： b 倒立 右 不能 解析:由图可知:a点在二倍焦距之外，成倒立、缩小的实像;b点在一倍焦距和二倍焦距之间，此时成倒立、放大的实像;c点在焦点之内，成正立、放大的虚像，不能在屏上显现，因此蜡烛在b点时，在凸透镜右侧光屏上成的像最大，像是倒立的;将蜡烛从a移到b，即物距减小，像距将变大，所以光屏向右移动.

17. 在探究“凸透镜成像规律”的实验中,小勇同学进行了如下实验:


(1)如图甲所示操作,测得本实验所用凸透镜的焦距为______cm.
(2)实验时,首先调节烛焰、凸透镜和光屏的高度,使它们的中心大致在______,使像成在光屏______.

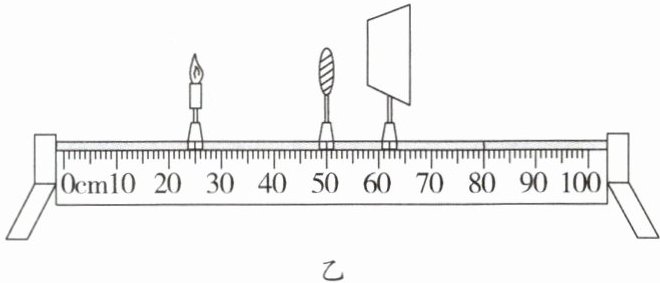

(3)接着小勇调节蜡烛、凸透镜和光屏的位置如图乙所示,发现光屏上得到一个倒立、______的清晰实像.若撤去光屏,小勇也可以在图中凸透镜的______(填“左边”或“右边”)适当位置去观察该像.
(4)始终保持图乙中凸透镜的位置不变,适当向左移动蜡烛时,应该向______(填“左”或“右”)移动光屏,才能再次得到清晰的像;小勇又向右移动蜡烛至43 cm刻度处,移动光屏,发现光屏上______(填“能”或“不能”)得到清晰的像.
(5)若用不透明物体挡住透镜中心部分,像会______(填“完整”或“不完整”),且变______(填“亮”或“暗”).
(6)蜡烛燃烧一段时间后,光屏上的像将向______移动,可以向______调节凸透镜,使像再次成在光屏中央.

答案：
(1)10.0
(2)同一高度 中央
(3)缩小 右边
(4)左 不能
(5)完整 暗
(6)上 下

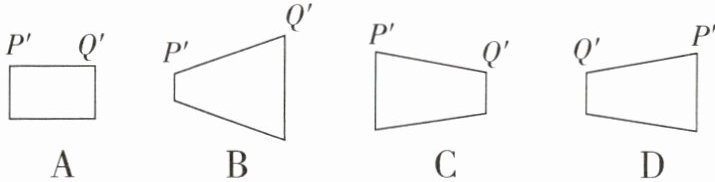

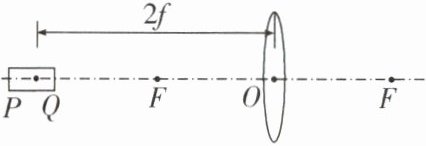

18. 如图所示,有一圆柱体PQ,放在凸透镜前图示的位置,它所成像P'Q'的形状应该是下列图中的( )


A
B
C D

答案： B 解析:圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像;圆柱体的左边P在2f以外，所成的像是倒立缩小的实像.当u ＞ f时，物距减小，像距变大像变大，右边的像距比左边的像距大，符合要求的只有图B.
