《2025年学习质量监测八年级物理上册人教版》

11. 如图 4 - 3 - 5 所示,平面镜前一个发光点 $ S $ 和它的两条入射光线,请在图中作出 $ S $ 在平面镜中的像,并作出这两条入射光线的反射光线。

答案：
如图答4−9所示。
　　　　　　　
[解析]平面镜成像时，物与像关于平面镜对称，从而确定像的位置；平面镜成的虚像是由反射光线的反向延长线相交而成的，所以反射光线的反向延长线一定过像点，由此可以确定反射光线的方向。

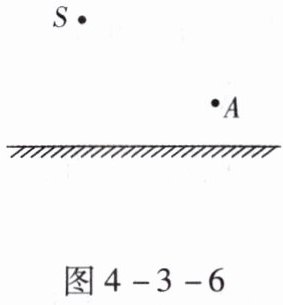

12. (2024, 绥化) 如图 4 - 3 - 6 所示,请根据平面镜成像特点,作出点光源 $ S $ 发出的光经平面镜反射后通过 $ A $ 点的光路图(保留作图痕迹)。

答案：
如图答4−10所示。
　　　　　　　
[解析]先通过平面镜作出发光点S的对称点S'(即为像点)，连接S'A交平面镜于点O，则OA为反射光线，连接SO，则SO为入射光线。

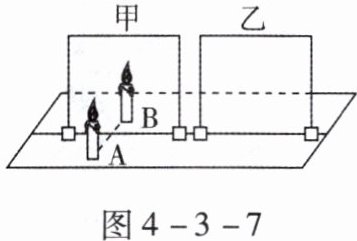

13. 为完成“探究平面镜成像的特点”实验,小芳选择了如图 4 - 3 - 7 所示的实验装置。

(1) 小芳用玻璃板代替平面镜的目的是便于确定像的位置。
(2) 小芳把点燃的蜡烛 $ A $ 放在玻璃板前,还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛 $ B $,小芳应在A(选填“A”或“B”)蜡烛一侧观察玻璃板中的像。
(3) 当把蜡烛靠近玻璃板时,蜡烛经玻璃板所成像的大小将不变(选填“变大”“不变”或“变小”)。
(4) 移去蜡烛 $ B $,在其原位置放置一块光屏,光屏上不能得到蜡烛 $ A $ 的像,说明平面镜所成的像是虚像(选填“实像”或“虚像”)。
(5) 实验中,发现在水平桌面上无论怎样移动蜡烛 $ B $,都与蜡烛 $ A $ 的像无法完全重合,原因可能是玻璃板与桌面不垂直。
(6) 如图 4 - 3 - 7 所示,仅将玻璃板由图中甲位置水平向右平移至乙位置时,蜡烛 $ A $ 的成像情况是A。
A. 蜡烛成像仍在 $ B $ 处
B. 蜡烛成像在 $ B $ 处右侧
C. 蜡烛无法通过玻璃板成像

答案：
(1)便于确定像的位置　
(2)A　
(3)不变　
(4)虚像　
(5)玻璃板与桌面不垂直　
(6)A
[解析]
(1)小芳用玻璃板代替平面镜，能通过玻璃板看到后面的像，目的是便于确定像的位置。
(2)在玻璃板的后面放一支外形相同但没有点燃的蜡烛B时,小芳应在A蜡烛一侧观察玻璃板中的像，只有在A侧反射光线才会进入眼睛，从而看到A的像B,在B侧看不到像。
(3)当把蜡烛靠近玻璃板时，根据平面镜成像特点，像和物的大小相等，可知蜡烛经玻璃板所成像的大小将不变。
(4)移去蜡烛B,在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是虚像，虚像不是实际光线的会聚点，不能成在光屏上。
(5)实验中，发现在水平桌面上无论怎样移动蜡烛B,都与蜡烛A的像无法完全重合，可能是玻璃板与桌面不垂直，导致蜡烛A的像偏高或偏低，无法在桌面上找到与蜡烛A重合的像。
(6)将玻璃板由题图中的甲位置水平向右平移至乙位置时，根据平面镜成像特点，像和物关于镜面对称，可知蜡烛A所成的像仍在B处，选项A符合题意。
