《2025年夺冠课课练九年级物理上册苏科版》

5. 用“伏安法测电阻”的实验中,丹丹分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U-I的图像,如图甲、乙所示.对于图像的分析,以下说法错误的是 (D)
A.图甲是定值电阻的U-I图像,图乙是小灯泡的U-I图像
B.由图像可知,通过定值电阻的电流和定值电阻两端的电压成正比
C.由图乙及实验现象可知,小灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻

答案： D

6. 小毅同学用如图所示的电路测未知电阻 $ R_x $ 的阻值,闭合开关前,他应将滑动变阻器的滑片移到b端.实验时,他移动滑片,多次测量求 $ R_x $ 的平均值是为了减小误差.

答案： b　减小误差

7. 在“测量电阻的阻值”实验中:
(1) 请用笔画线代替导线,将图甲所示的实验电路补充完整,要求滑动变阻器的滑片P向右移动时,电流表的示数变大.
(2) 连接完电路后,闭合开关,发现电流表、电压表有示数均很小,但无论怎样移动滑片P都不能改变两只电表的示数.出现这个问题的原因是________将变阻器下面两个接线柱同时连入了电路中______.
(3) 解决问题后,闭合开关S,移动滑动变阻器的滑片P,进行多次测量并记录数据.当电压表的示数为2V时,电流表的示数如图乙所示,为________0.2______A,则电阻R的阻值为________10______Ω.
(4) 把图甲的电阻R换成小灯泡L,重复上述实验,测量小灯泡的电阻.图丙是根据两次实验数据绘制的I-U图像,其中表示小灯泡电阻的图像是________a______(填“a”或“b”),判断的依据是________小灯泡的电阻受温度的影响______.

答案：

(1)如图所示　
(2)将变阻器下面两个接线柱同时连入了电路中　
(3)0.2　　10　
(4)a　小灯泡的电阻受温度的影响

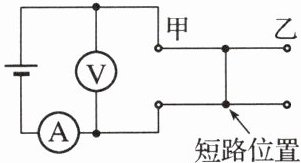

8. 在相距10km的甲、乙两地间有两条输电线,已知每条输电线的电阻是100Ω.现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源连成如图所示电路进行检测,当电压表示数为2.0V时,电流表示数为80mA,则短路位置距甲地的距离是多少千米?

答案： 短路位置到甲地的两段输电线的总电阻$R=\frac{U}{I}=$ $\frac{2.0\ \text{V}}{80× 10^{-3}\ \text{A}}=25\ \Omega$,因10 km输电线的电阻为100 Ω,且电阻和长度成正比,所以,短路处距甲地的输电线总长度$L=$$\frac{25\ \Omega}{100\ \Omega}× 10\ \text{km}=2.5\ \text{km}$,则短路位置距甲地的距离$s=$$\frac{1}{2}× L=\frac{1}{2}× 2.5\ \text{km}=1.25\ \text{km}.$
