《2025年夺冠课课练九年级物理上册苏科版》

7. 如图所示为一轻质硬棒,在A点悬挂重物G,在C点作用一拉力F,使硬棒水平静止,则硬棒的支点可能在 (D)
A.A点
B.B点
C.C点
D.D点

答案： D

8. 如图所示为指甲剪的示意图,F是剪指甲时施加的一个力,则下列关于指甲剪的说法正确的是 (C)
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC,若以B为支点,则动力臂是l
D.对杠杆ABC,若以B为支点,则动力臂是BC

答案： C

9. 如图所示,工人师傅用一根铁棒撬起木箱,铁棒可以看成是一个杠杆,下方地面的支撑点称为支点,是杠杆绕着转动的固定点,工人向上施加的使杠杆转动的力叫作动力.

答案： 杠杆 支点 动

10. 在列车上,列车员推着餐车销售物品.如图甲所示,当餐车的前轮遇到障碍物时,他向下按扶把,这时餐车可视为杠杆,支点在后轮;如图乙所示,当后轮遇到障碍物时,他向上提扶把,这时餐车可视为杠杆,支点在前轮.(填“前轮”或“后轮”)

答案： 后轮 前轮

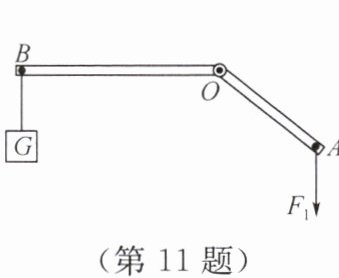

11. 如图所示,杠杆AOB保持静止,O为支点,请作出动力$F_{1}的力臂l_{1}和阻力F_{2}$.

答案：
如图所示　　　　　　　

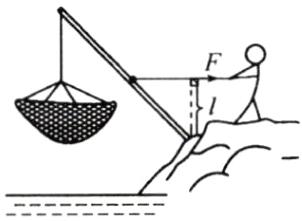

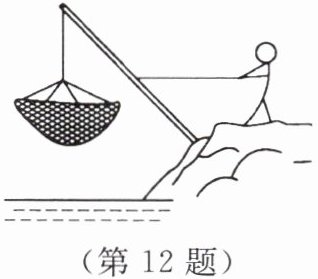

12. 如图是渔民在小河捕鱼的情景,请画出此渔民使渔网上升时杠杆的动力及动力臂.

答案：
如图所示　　　　　　　　

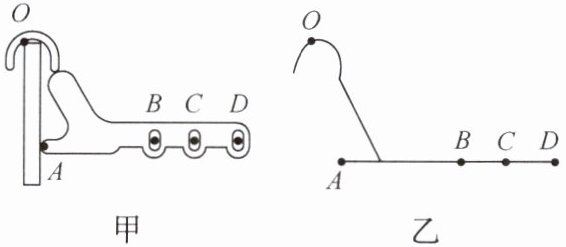

13. 如图甲为晾晒架,挂衣服时可以把它看成杠杆,图乙为其简化示意图.请在图乙中作出:(1) 当挂较重的衣物时,为了使晾晒架A点受到的支持力最小,请在B、C、D三点中选择一点,作出该点所受到的拉力$F_{2}$.(2) 晾晒架A点受到的支持力$F_{1}及其力臂l_{1}$.

答案：
如图所示
