4. 为探究并联电路中电压的规律,实验室提供的器材有干电池组(电压约为3V且保持不变)、电压表、多个小灯泡、开关、导线若干。
(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯$L_1$两端的电压。
(2)若小明刚连完最后一根导线,两灯就亮了,则小明在实验操作中的不当之处是______。
(3)电路连接正确后进行实验,某小组分别测出小灯泡$L_1、$$L_2$两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______V。根据这组数据,该小组得出并联电路中电压的规律,你认为实验的疏漏之处是______。纠正后得到并联电路中的电压规律为______。
(4)实验结束前,小明发现$L_2$熄灭了,但$L_1$仍然发光,则此时电压表的示数将______(填“变大”“不变”或“变小$”),L_2$熄灭的原因是______。

答案：
4.

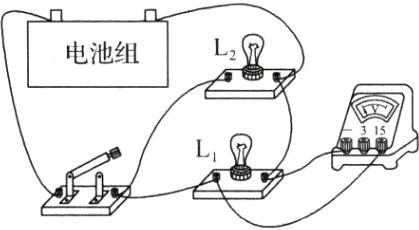

(1)如图所示　　　　　　　 　
(2)连接电路时，开关没有断开　　
(3)2.6 未更换不同规格的小灯泡多次实验　并联电路两端的总电压和各支路两端的电压相等　
(4)不变　L₂所在支路断路
