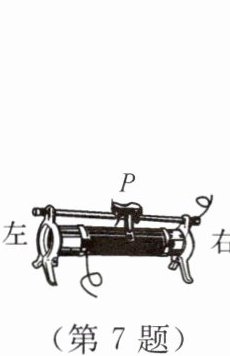

7. 将滑动变阻器按如图所示的方法连接, 以下叙述正确的是 (D)

A.实验开始前滑片 P 应放在最左端
B.用它来调节小灯泡亮度时, 应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时, 它接入电路的电阻减小

答案： D

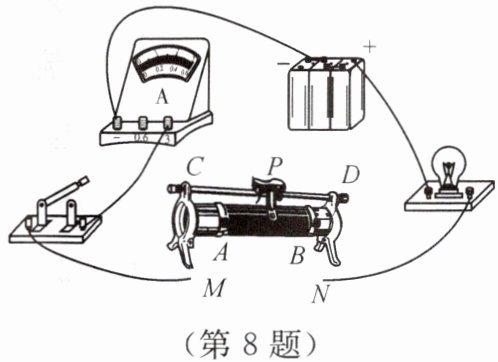

8. 如图所示是小红在“练习使用滑动变阻器”的实验中连接的部分电路, 当她将滑动变阻器连入电路后发现, 灯泡的亮度很暗, 移动滑动变阻器的滑片, 灯泡的亮度不变. 她接入滑动变阻器的方法应该是下列选项中的 (B)

A.M 接 A, N 接 D
B.M 接 A, N 接 B
C.M 接 B, N 接 C
D.M 接 C, N 接 D

答案： B

9. 如图所示, 将两个滑动变阻器串联起来, 若将 M、N 两个接线柱接入电路后, 使这两个滑动变阻器接入电路的总电阻最大, 则滑片 $ P_1 $ 和 $ P_2 $ 应放在 (B)
A.$ P_1 $ 和 $ P_2 $ 都放在最右端
B.$ P_1 $ 放在最左端, $ P_2 $ 放在最右端
C.$ P_1 $ 和 $ P_2 $ 都放在最左端
D.$ P_1 $ 放在最右端, $ P_2 $ 放在最左端

答案： B

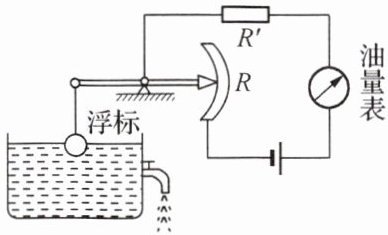

10. 如图所示为一种自动测定油箱内油面高度的装置.

(1) 图中 R 相当于电学中的什么元件? 滑动变阻器.
(2) 油量表是用电流表改装的.
(3) 当油箱中的浮标向上运动时, R 接入电路中的电阻将减小, 对电流的阻碍作用将减小, 此时电路中的电流将增大. (均填“增大”或“减小”)

答案： （1）滑动变阻器 （2）电流 （3）减小 减小 增大
