《2025年启东中学作业本八年级物理上册苏科版徐州专版》

22. (8分)根据题目要求作图。
(1)“井底之蛙”常用来形容“目光短浅”。如图甲所示,画出井底之蛙的视野的大致范围。(图甲中的黑点表示青蛙)
(2)请在图乙中画出物体$AB在平面镜中所成的像A'B'$。
(3)一束光射向一块玻璃砖,在图丙中画出这束光线进入玻璃砖和离开玻璃砖后的径迹。

答案： 如答图所示

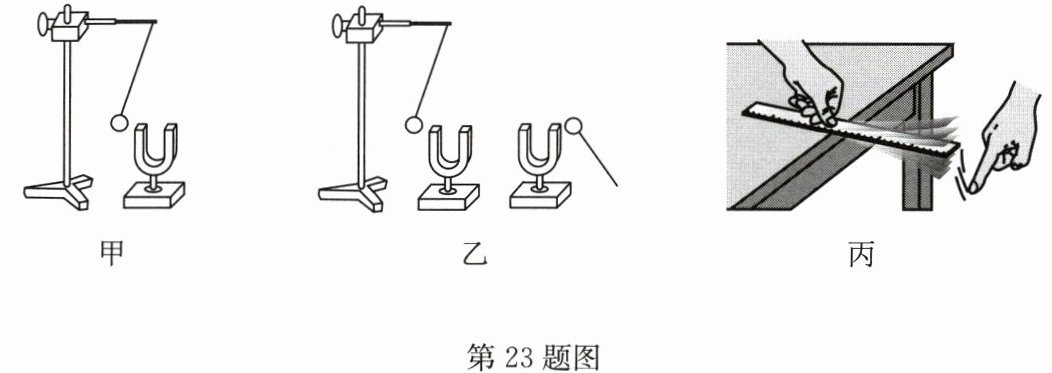

23. (6分)下面是探究声现象的三个实验情景,请回答相关问题。

(1)如图甲所示,将正在发声的音叉紧靠悬线下的乒乓球,发现乒乓球被多次弹开,这说明声音是由物体振动产生的。图乙中敲击右边的音叉,左边完全相同的音叉将乒乓球弹起,如果此实验放在月球上做,将看到乒乓球不能(选填“能”或“不能”)弹开。图甲装置还可以探究①(选填序号)。
①响度与振幅的关系 ②音调和频率的关系
(2)如图丙所示,将一把钢尺紧按在桌面上,一端伸出桌边拨动钢尺,听它振动发出的声音,同时注意钢尺振动的快慢。改变钢尺伸出桌边的长度,用相同大小的力再次拨动钢尺。比较两种情况下钢尺振动的频率(选填“频率”或“振幅”)和发声的音调(选填“音调”或“响度”)。若钢尺伸出桌面超过一定长度,虽然用同样的力拨动钢尺振动,却听不到声音,这时产生的声音属于次声波(选填“超声波”或“次声波”)。

答案：
(1)振动　不能　①
(2)频率　音调　次声波
