22. (6分)根据题目要求作图.
(1)如图甲所示,一束光从空气斜射入水中,请画出光在水中大致的折射光线.

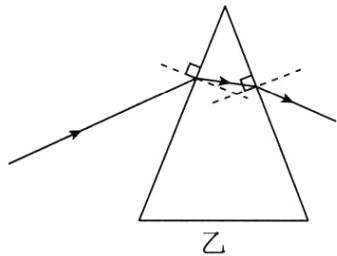

(2)如图乙所示,一束光射向玻璃三棱镜并穿过三棱镜,请画出这束光进入三棱镜和离开三棱镜的光线(画出法线).
(3)如图丙所示,画出经过凹透镜折射后的光线.
(1)如图甲所示,一束光从空气斜射入水中,请画出光在水中大致的折射光线.
(2)如图乙所示,一束光射向玻璃三棱镜并穿过三棱镜,请画出这束光进入三棱镜和离开三棱镜的光线(画出法线).
(3)如图丙所示,画出经过凹透镜折射后的光线.
答案：
如答图所示
如答图所示
23. (10分)小明在做“探究光的折射规律”实验,如图是光从空气斜射入水中时的光路,通过实验还得到如表数据.
| 入射角α | $0^{\circ}$ | $15^{\circ}$ | $30^{\circ}$ | $45^{\circ}$ | $60^{\circ}$ |
| 反射角β | $0^{\circ}$ | $15^{\circ}$ | $30^{\circ}$ | $45^{\circ}$ | $60^{\circ}$ |
| 折射角γ | $0^{\circ}$ | $11.3^{\circ}$ | $22.1^{\circ}$ | $35.4^{\circ}$ | $40.9^{\circ}$ |
(1)实验中发现,折射光线、入射光线和法线在
(2)分析表中数据,可得出结论：光从空气斜射到水中时,折射角
(3)小明发现,光从空气斜射到水面时,光不但会发生折射现象,还会发生
(4)若光从水斜射入空气,入射角为$11.3^{\circ}$时,则折射角为
| 入射角α | $0^{\circ}$ | $15^{\circ}$ | $30^{\circ}$ | $45^{\circ}$ | $60^{\circ}$ |
| 反射角β | $0^{\circ}$ | $15^{\circ}$ | $30^{\circ}$ | $45^{\circ}$ | $60^{\circ}$ |
| 折射角γ | $0^{\circ}$ | $11.3^{\circ}$ | $22.1^{\circ}$ | $35.4^{\circ}$ | $40.9^{\circ}$ |
(1)实验中发现,折射光线、入射光线和法线在
同一平面
内,折射光线和入射光线分别位于法线的两侧.(2)分析表中数据,可得出结论：光从空气斜射到水中时,折射角
小于
(选填“大于”“等于”或“小于”)入射角.(3)小明发现,光从空气斜射到水面时,光不但会发生折射现象,还会发生
反射
现象,而且反射角等于
(选填“大于”“等于”或“小于”)入射角.(4)若光从水斜射入空气,入射角为$11.3^{\circ}$时,则折射角为
15°
.
答案：
(1)同一平面
(2)小于
(3)反射 等于
(4)15°
(1)同一平面
(2)小于
(3)反射 等于
(4)15°
