《2025年世纪金榜金榜学案九年级物理全一册人教版》

1. (电流过大的原因)(多选)家庭电路中电流过大的原因有 ( )

A.短路
B.用电器总电阻过大
C.过载
D.用电器额定电压过大

答案： A、C

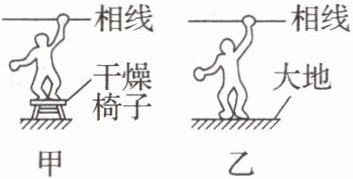

2. (触电事故判断和急救措施)如果家庭电路出现故障,电工师傅进行检查时,在甲、乙两图中不会造成触电事故的是____,发生触电事故的第一时间应采取的措施是____,____(选填“能”或“不能”)用手直接去施救。

答案： 甲　切断电源　不能

3. (注意防雷)雷电的危害不容忽视,为了避免遭受雷击,高大建筑的顶端安装有____,高压输电线最上面的两条导线也是用来____。

答案： 避雷针　防雷

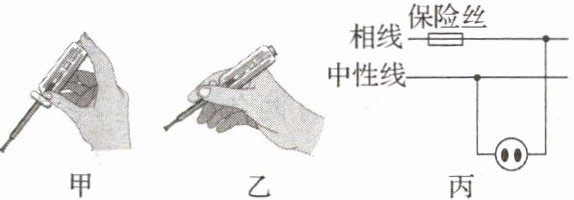

4. (测电笔的使用)为防止触电事故的发生,在家庭电路中,安装电路之前,必须要使用测电笔判断相线和中性线,如图甲、乙所示是小柯同学使用测电笔的两种方法,正确的是____。如用该测电笔测图丙中的插座,能使氖管发光的是____(选填“左”或“右”)孔。

答案： 甲　右

5. (三脚插头的使用)洗衣机、电冰箱等用电器的电源插头是三脚插头,则三脚插头标着 PE 的导线是和用电器的____相连的,其对应的插孔是与____相连。如果洗衣机的外壳有电流通过人体流入大地时,____(选填“空气开关”或“漏电保护器”)会自动切断电路,对人体起到保护作用。

答案： 金属外壳　大地　漏电保护器

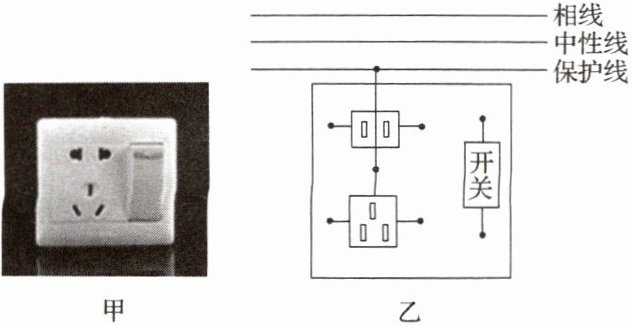

6. (家庭电路的连线作图)如图甲为带开关的插座,开关断开后,所有插孔均不能提供工作电压。请在图乙中将其正确地连入家庭电路。

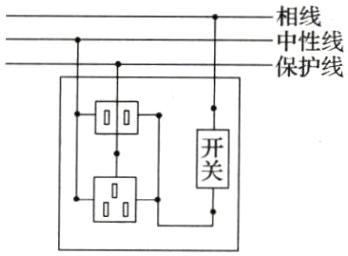

答案：
