1. (实验注意事项)某同学指出:在用伏安法测量电阻的实验中,连接电路时,必须注意下列几点,你认为其中不必要的一条是 ( )
A.连接滑动变阻器时,应使滑片位于阻值最大的位置
B.连接开关时,应该将开关断开
C.电压表应与待测电阻并联,电流表应与待测电阻串联
D.开关应该接在靠近电源电流流出的一端
A.连接滑动变阻器时,应使滑片位于阻值最大的位置
B.连接开关时,应该将开关断开
C.电压表应与待测电阻并联,电流表应与待测电阻串联
D.开关应该接在靠近电源电流流出的一端
答案：
D
2. (多次测量的目的)在物理实验中,经常要进行多次测量,其目的有两个:①减小误差;②寻找规律。在“测量小灯泡的电阻”的实验中,多次测量的目的是____(选填“①”或“②”);在“用电压表和电流表测量定值电阻的电阻值”的实验中,多次测量的目的是____(选填“①”或“②”)。
答案：
② ①

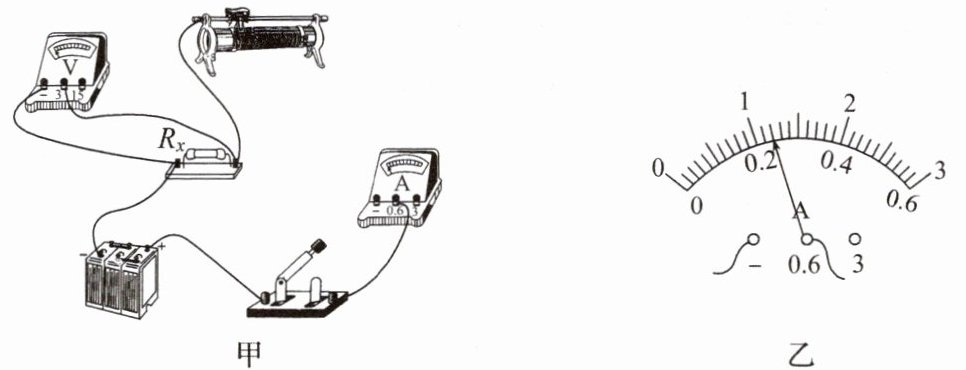

3. (伏安法测电阻)如图所示,甲是用“伏安法”测量未知电阻$R_{x}$的实物电路图。

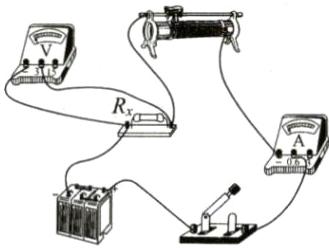

(1)该实验的原理是____。请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)某实验小组连接完最后一根导线,立即看到电流表的指针迅速摆动到最大刻度。请你说出该小组在实验中两个操作不当之处:
①____;
②____。
(3)排除故障后,闭合开关,当滑片移动到某位置时,电压表示数为2.4 V,电流表示数如图乙所示,其读数为____A,则未知电阻$R_{x}= $____Ω。
(1)该实验的原理是____。请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)某实验小组连接完最后一根导线,立即看到电流表的指针迅速摆动到最大刻度。请你说出该小组在实验中两个操作不当之处:①____;
②____。
(3)排除故障后,闭合开关,当滑片移动到某位置时,电压表示数为2.4 V,电流表示数如图乙所示,其读数为____A,则未知电阻$R_{x}= $____Ω。
答案：
(1)$R=\frac{U}{I}$
(2)①连接电路时开关没有断开
②滑动变阻器滑片没有滑到最大阻值处
(3)0.24 10
(1)$R=\frac{U}{I}$
(2)①连接电路时开关没有断开
②滑动变阻器滑片没有滑到最大阻值处
(3)0.24 10
