《2025年世纪金榜金榜学案九年级物理全一册人教版》

1. (滑动变阻器的工作原理)实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的 ( )

A.材料
B.长度
C.温度
D.横截面积

答案： B

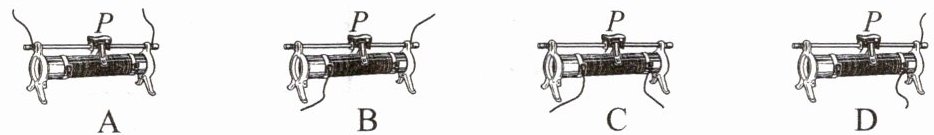

2. (滑动变阻器的使用)将滑动变阻器接入电路中,使滑动变阻器的滑片P向左端移动时,滑动变阻器接入阻值变大。则以下滑动变阻器的四种接法中正确的是 ( )

答案： D

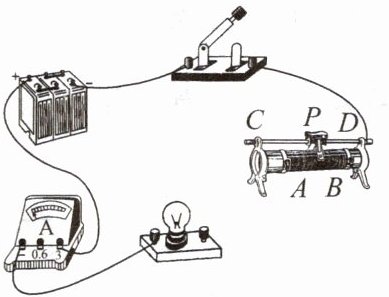

3. (滑动变阻器的连接)如图为“用滑动变阻器改变电流”的实验。
(1)请连接好实物图,要求:滑动变阻器的滑片向A端滑动时,灯泡的亮度增加。

(2)在闭合开关前,滑片P应移动最____(选填“左”或“右”)端。
(3)开始实验后,发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为____;
(4)当滑动变阻器的B、D两个接线柱接入电路中,要使电流表示数变大,滑片P应向____(选填“A”或“B”)端移动。

答案：

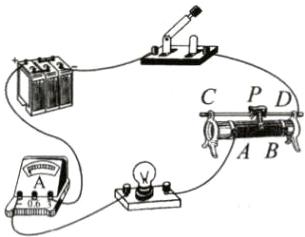

(1)如图所示
　　　　
(2)右　
(3)把滑动变阻器下面的两个接线柱接入了电路　
(4)B

4. (滑动变阻器的应用)如图所示为某种调光型台灯的电路图,a为电位器示意图,转动旋钮可改变滑片P在碳膜(相当于一根电阻丝)上的位置,当逆时针转动旋钮时灯泡亮度会____(选填“变亮”“变暗”或“不变”)。

答案： 变暗
