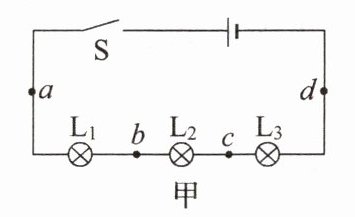

1. (探究串、并联电路的电流规律)在“探究串、并联电路的电流规律”时,小敏同学连成了如图所示的电路。
(1)在连接电路时,开关应____;选测量范围时,要先估计电流值,如估计不了,要先用____测量范围试触;实验中,选择三个小灯泡的规格应该____(选填“相同”或“不同”)。

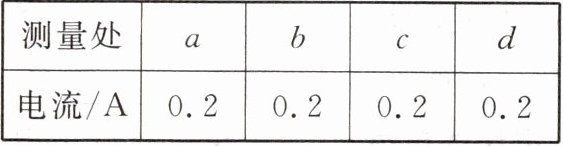

(2)检查电路无误后,闭合开关,灯$L_{1}$、$L_{2}$、$L_{3}$均发光,接着她把电流表分别接在甲图$a$、$b$、$c$、$d$四点,并记录表中的实验数据,由表中的实验数据可得出的结论是____。

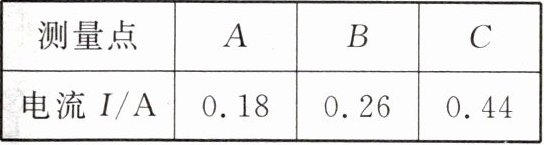

(3)小敏同学测得乙图中$A$、$B$、$C$各点的电流值如表。
分析表中数据,可以初步得到并联电路的电流规律是:____(写出$I_{A}$、$I_{B}$、$I_{C}$的关系式)。
(1)在连接电路时,开关应____;选测量范围时,要先估计电流值,如估计不了,要先用____测量范围试触;实验中,选择三个小灯泡的规格应该____(选填“相同”或“不同”)。
(2)检查电路无误后,闭合开关,灯$L_{1}$、$L_{2}$、$L_{3}$均发光,接着她把电流表分别接在甲图$a$、$b$、$c$、$d$四点,并记录表中的实验数据,由表中的实验数据可得出的结论是____。
(3)小敏同学测得乙图中$A$、$B$、$C$各点的电流值如表。
分析表中数据,可以初步得到并联电路的电流规律是:____(写出$I_{A}$、$I_{B}$、$I_{C}$的关系式)。
答案：
1.
(1)断开 大 不同
(2)串联电路中各处的电流相等
(3)$I_{C}=I_{A}+I_{B}$
(1)断开 大 不同
(2)串联电路中各处的电流相等
(3)$I_{C}=I_{A}+I_{B}$
2. (串联电路中电流规律的应用)晚上我们在街头看到的“满天星”是由一串串小彩灯组成。如图是一串小彩灯电路示意图,共有$60$只相同的小彩灯串联组成该电路,若通过灯$L_{1}的电流是0.15A$,则电路中的电流是____$A$。
答案：
0.15
3. (并联电路中电流规律的应用)如图所示的$LED$显示屏,当其中一个字不亮时,其他字还能正常发光,说明它们是____联的;当整个显示屏显示文字增加时,电路中的总电流会____。
答案：
并 变大
