1. (欧姆定律的理解)根据欧姆定律,下列说法正确的是 ( )
A.导体的电阻与电压成正比,与电流成反比
B.导体两端的电压越大,这段导体的电阻就越小
C.通过导体的电流越大,这段导体的电阻就越小
D.同一导体两端的电压越大,这段导体中的电流就越大
A.导体的电阻与电压成正比,与电流成反比
B.导体两端的电压越大,这段导体的电阻就越小
C.通过导体的电流越大,这段导体的电阻就越小
D.同一导体两端的电压越大,这段导体中的电流就越大
答案：
D
2. (欧姆定律应用问题分析)一个定值电阻接在某段电路中,当电压为1.5V时,通过的电流为0.15A,那么该电阻的阻值为______Ω;当电压增大为原来的2倍时,电阻______(选填“是原来的$\frac {1}{2}$”“是原来的2倍”或“不变”)。
答案：
10 不变

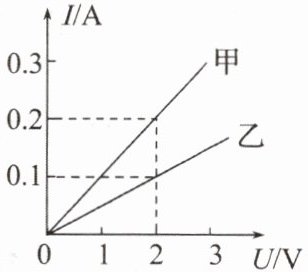

3. (欧姆定律图像问题分析)如图是甲、乙两导体的电流与电压的关系图像,由图可知甲的电阻是______Ω。若将甲和乙并联接在电源电压为2V的电路中,则通过干路的电流是______A。
答案：
10 0.3
4. (欧姆定律的简单计算)如图所示,$R_{1}= 10Ω$,开关闭合后电流表的示数是0.2A,电压表的示数是4V。
(1)$R_{2}$的电阻为多少?
(2)$R_{1}$两端电压为多少?
(1)$R_{2}$的电阻为多少?
(2)$R_{1}$两端电压为多少?
答案：
解:由电路图可知,$R_{1}$与$R_{2}$串联,电压表测$R_{2}$两端的电压,电流表测电路中的电流。
(1)由$I=\frac{U}{R}$可得,$R_{2}$的电阻:
$R_{2}=\frac{U_{2}}{I}=\frac{4\ {V}}{0.2\ {A}}=20\ \Omega$;
(2)由$I=\frac{U}{R}$可得,$R_{1}$两端电压:
$U_{1}=IR_{1}=0.2\ {A} × 10\ \Omega=2\ {V}$。
(1)由$I=\frac{U}{R}$可得,$R_{2}$的电阻:
$R_{2}=\frac{U_{2}}{I}=\frac{4\ {V}}{0.2\ {A}}=20\ \Omega$;
(2)由$I=\frac{U}{R}$可得,$R_{1}$两端电压:
$U_{1}=IR_{1}=0.2\ {A} × 10\ \Omega=2\ {V}$。
