《2025年世纪金榜金榜学案九年级物理全一册人教版》

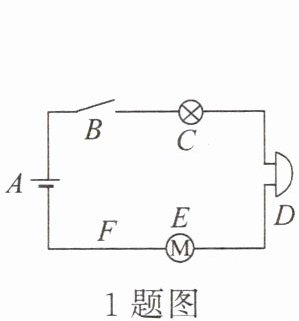

1.(认识电路元件符号)写出电路图中各字母所代表的元件名称:
D是____,E是____。

答案： 电铃 电动机

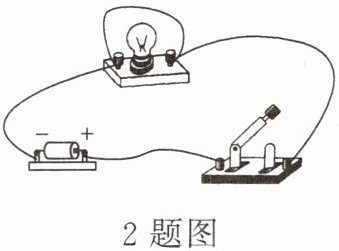

2.(电路的三种状态)如图所示,开关闭合后,电路的这种状态叫作____;一段时间后,小灯泡____(选填“会”或“不会”)被烧坏。

答案： 短路 不会

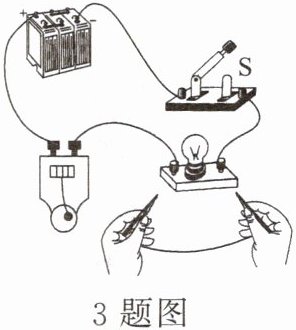

3.(电路的三种状态)如图所示,把小灯泡和电铃一起连在电路中,闭合开关,灯亮铃响,此时若把一根导线接在小灯泡的两端,则下列说法中正确的是( )

A.灯亮,铃响
B.灯不亮,铃响
C.灯亮,铃不响
D.灯不亮,铃不响

答案： B

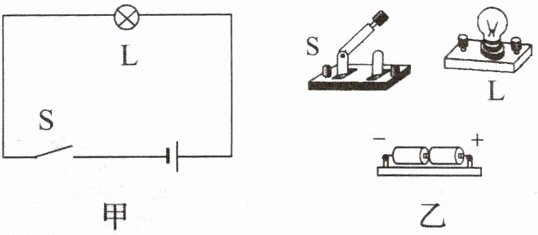

4.(由电路图连接实物图)根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。

答案：

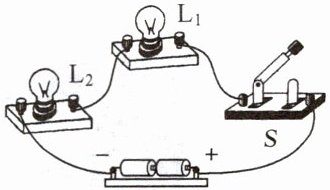

5.(由实物图画电路图)请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
