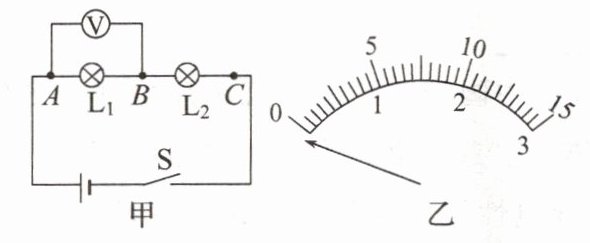

1. (探究串联电路的电压规律)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图甲所示的电路。
(1)连接电路前,小明发现电压表指针如图乙所示,接下来他要对电压表进行的操作是____。

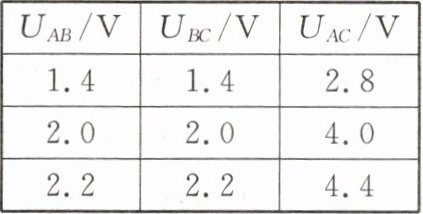

(2)连接好电路后,小明完成了实验,并把数据记录在表格中。
分析实验数据得出两个实验结论:
①串联电路电源两端的电压____各部分电路两端电压之和;
②串联电路中,各部分电路两端电压相等。
(3)实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是____。
(1)连接电路前,小明发现电压表指针如图乙所示,接下来他要对电压表进行的操作是____。
(2)连接好电路后,小明完成了实验,并把数据记录在表格中。
分析实验数据得出两个实验结论:
①串联电路电源两端的电压____各部分电路两端电压之和;
②串联电路中,各部分电路两端电压相等。
(3)实验结束后小明和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是____。
答案：
1.
(1)校零
(2)①等于
(3)选用了两个规格相同的灯泡进行实验,实验不具有普遍性
(1)校零
(2)①等于
(3)选用了两个规格相同的灯泡进行实验,实验不具有普遍性

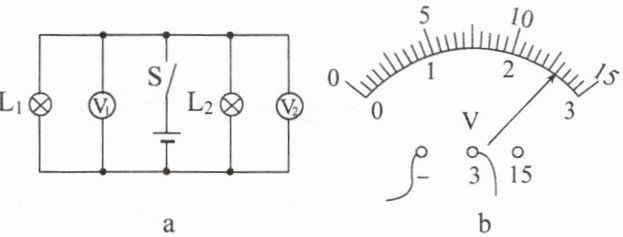

2. (并联电路中的电压规律)如图a所示电路中,闭合开关S后,电压表$V_1$的示数如图b所示,则电压表$V_1$的示数为____V,电压表$V_2$的示数是____V,电源电压是____V。
答案：
2.6 2.6 2.6

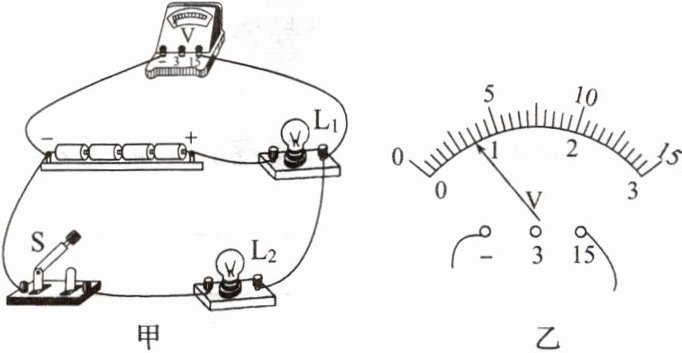

3. (串联电路电压规律的应用)如图甲电路中,电源由四节新干电池串联组成,当开关S闭合时,电压表示数如图乙所示,此时灯$L_1$两端电压为____V,灯$L_2$两端电压为____V。
答案：
2.5 3.5
