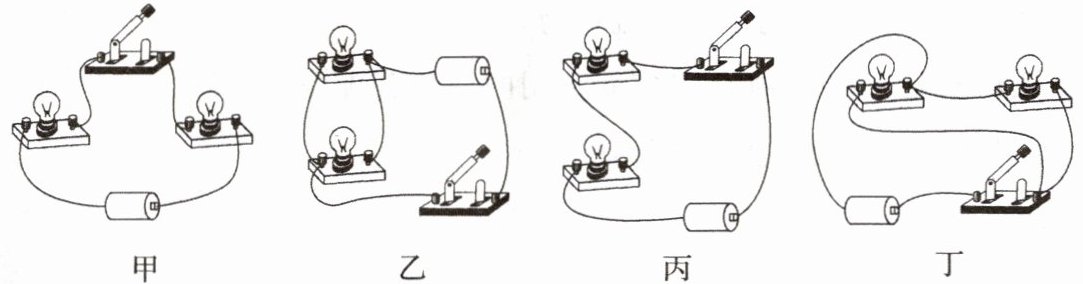

1. (串、并联电路的识别)如图所示四个电路,属于串联电路的是____;属于并联电路的是____。(填图序)
答案：
甲、丙 乙、丁
2. (生活中电路的判断)如图所示,这是十字路口常见的交通信号灯。信号灯分为红、绿、黄三种颜色,则不同颜色的灯之间是____连接的,你的判断依据是____。
答案：
并联 每种颜色的灯工作互不影响

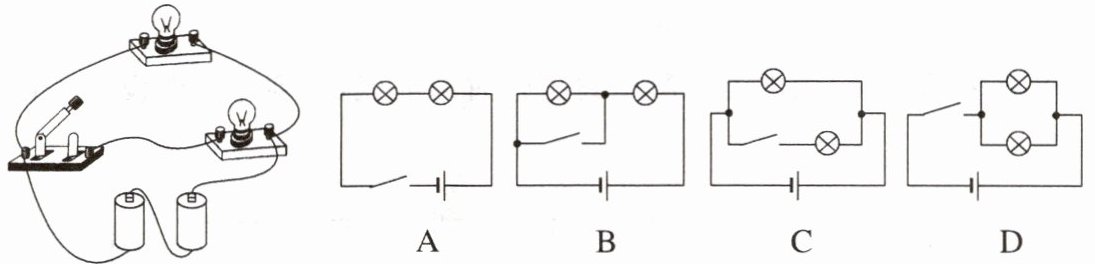

3. (电路的连接)如图所示的实物图对应选项电路图中的( )
答案：
C

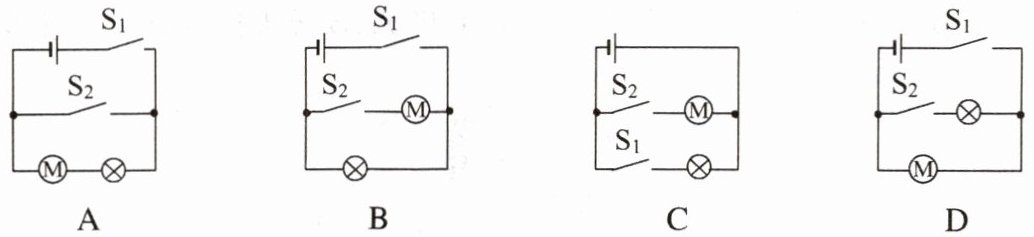

4. (电路的设计)小华想为家里厨房设计一个既能照明又能吹风的简易凉霸。当开关$S_{1}$闭合时照明灯亮起,当开关$S_{2}$闭合时电动机启动,吹出凉风,照明灯和电动机互不影响。下列电路设计符合要求的是( )
答案：
C
