并联电路的特点：
(1)闭合开关后,电流路径有两条或两条以上,干路开关控制
(2)总电流等于
(3)总电压等于
(4)总电阻比任何一个分电阻都要
(5)电流与电阻的关系(公式)：
(1)闭合开关后,电流路径有两条或两条以上,干路开关控制
整个
电路,支路开关控制所在支路
。各支路上的用电器相互不影响
。(2)总电流等于
各条支路的电流之和
。公式：I=I₁+I₂
。(3)总电压等于
各支路两端的电压
。公式：U=U₁=U₂
。(4)总电阻比任何一个分电阻都要
小
,因为把导体并联起来相当于导体的横截面积增大
。(5)电流与电阻的关系(公式)：
$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$
。
答案：
（1）整个 所在支路 不影响 （2）各条支路的电流之和I=I₁+I₂ （3）各支路两端的电压 U=U₁=U₂（4）小 导体的横截面积增大 （5）$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$
1. 有两个可变电阻,开始时阻值相等,都为 R,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则两个电阻并联后总电阻将 (
A.一定大于 R
B.一定等于 R
C.一定小于 R
D.以上结果都有可能
C
)A.一定大于 R
B.一定等于 R
C.一定小于 R
D.以上结果都有可能
答案：
C
2. 如图所示$,L_1$与$ L_2$是两只标有“3 V 10 Ω”字样的相同小灯泡,电源电压为 3 V。闭合开关 S 后,干路电流是 (
A.0.3 A
B.0.6 A
C.0.9 A
D.1.0 A
B
)A.0.3 A
B.0.6 A
C.0.9 A
D.1.0 A
答案：
B
3. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$ L_1$和$ L_2$的电流分别为 (
A.1.2 A 1.2 A
B.0.3 A 0.3 A
C.1.2 A 0.3 A
D.1.5 A 0.3 A
C
)A.1.2 A 1.2 A
B.0.3 A 0.3 A
C.1.2 A 0.3 A
D.1.5 A 0.3 A
答案：
C

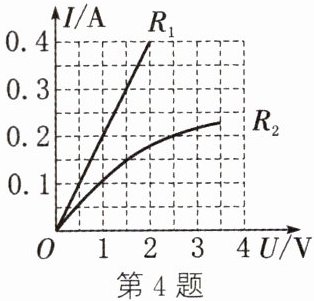

4. 电阻$ R_1$与$ R_2$的 I-U 图像如图所示。当$ R_2$两端的电压为 2.5 V 时$,R_2$的阻值是
12.5
Ω；若将它们并联连接到电压为 1.5 V 的电源上,则干路的电流是0.45
A。
答案：
12.5 0.45
5. (2024·宿州萧县期末)如图,a、b 分别为电阻$ R_1、$$R_2$的 I-U 关系图线,它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域,并联后总电阻位于区域
Ⅰ
(填“Ⅰ”“Ⅱ”或“Ⅲ”)。
答案：
I
6. 如图所示的电路中,电源电压为 18 V 且保持不变,电阻$ R_2$为 15 Ω。闭合开关 S,电流表$Ⓐ_1$的示数为 1.8 A。求：
(1)电流表$Ⓐ_2$的示数$ I_2。$
$(2)R_1$的阻值。
(3)电路总电阻 R。
(1)电流表$Ⓐ_2$的示数$ I_2。$
$(2)R_1$的阻值。
(3)电路总电阻 R。
答案：
（1）1.2 A（2）30 Ω （3）10 Ω
