6. 如图所示为一个简化了的玩具警车电路图。若只让电动机M工作,则应(
A.只闭合$S_{1}$
B.只闭合$S_{2}$
C.$S_{1}$、$S_{2}$都闭合
D.$S_{1}$、$S_{2}$都断开
A
)A.只闭合$S_{1}$
B.只闭合$S_{2}$
C.$S_{1}$、$S_{2}$都闭合
D.$S_{1}$、$S_{2}$都断开
答案：
A

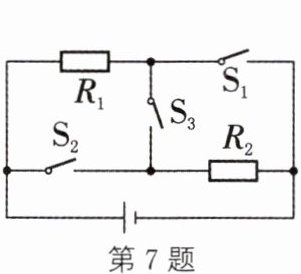

7. 如图所示的电路中,若要使$R_{1}$、$R_{2}$并联,则(
A.只闭合$S_{1}$
B.只闭合$S_{2}$
C.只闭合$S_{1}$、$S_{2}$
D.只闭合$S_{1}$、$S_{3}$
C
)A.只闭合$S_{1}$
B.只闭合$S_{2}$
C.只闭合$S_{1}$、$S_{2}$
D.只闭合$S_{1}$、$S_{3}$
答案：
C

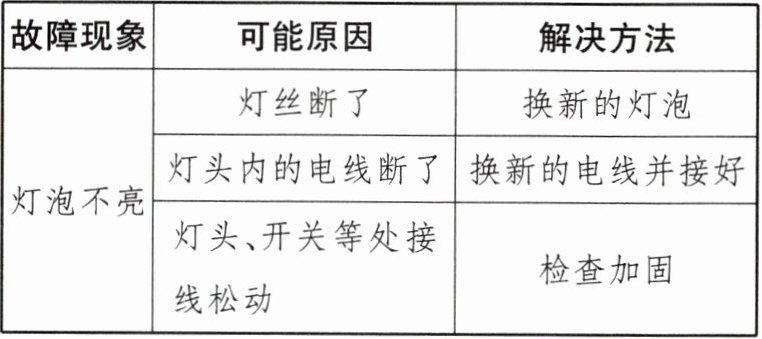

8. 同学们通过实践列出了白炽灯的常见故障与解决方法,其中一项的相关情况如表所示,这个故障在表中已列出的可能原因可以概括成一个,这个原因是(
|故障现象|可能原因|解决方法|
|灯泡不亮|灯丝断了|换新的灯泡|
| |灯头内的电线断了|换新的电线并接好|
| |灯头、开关等处接线松动|检查加固|
A.电源短路
B.电路开路
C.电路通路
D.无法确定
B
)|故障现象|可能原因|解决方法|
|灯泡不亮|灯丝断了|换新的灯泡|
| |灯头内的电线断了|换新的电线并接好|
| |灯头、开关等处接线松动|检查加固|
A.电源短路
B.电路开路
C.电路通路
D.无法确定
答案：
B
9. 下列实物连接中,与如图所示的电路图相符合的是(水果电池的铜片为正极、锌片为负极)(
B
)
答案：
B

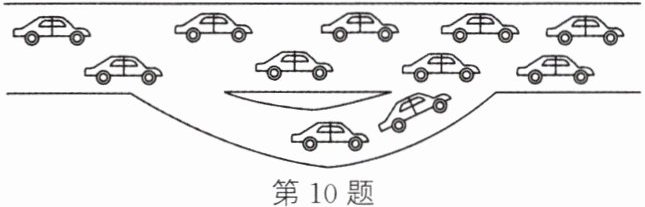

10. (科技民生)(2024·台州椒江期末)如图所示的道路设置示意图可以类比的电路连接方式是(
C
)
答案：
C
11. 如图所示,属于通路的是
①
,属于断路的是②③
,属于电源短路的是④⑤
,属于用电器短路的是⑥
。
答案：
① ②③ ④⑤ ⑥
12. 如图所示为某段导体中电子的运动情况,此刻导体中
无
(填“有”或“无”)电流。若导体中所有电子的运动方向统一向右,则该导体左端接得是电源的负
(填“正”或“负”)极。
答案：
无 负
13. 宾馆房间一般都插卡取电,房卡的作用相当于一个
开关
,它应该接在房间电路的干路
上。
答案：
开关 干路
