1. 研究电流与电压的关系时,必须控制
电阻
不变。电流表测量通过电阻的电流
,电压表测量电阻两端的电压
；该实验中滑动变阻器R'的主要作用是改变电阻两端的电压
。结论：导体的电阻不变时,通过导体的电流和它两端的电压成正比
。
答案：
电阻 电阻的电流 电阻两端的电压 改变电阻两端的电压 导体的电阻不变时,通过导体的电流和它两端的电压成正比
2. 研究电流与电阻的关系时,必须控制
电压
不变。电流表测量通过电阻的电流
,电压表测量电阻两端的电压
；该实验中滑动变阻器R'的主要作用是保持电阻R两端的电压不变
。实验过程中要更换不同的电阻
做实验。结论：导体两端的电压不变时,通过导体的电流和它的电阻成反比
。
答案：
电压 电阻的电流 电阻两端的电压 保持电阻R两端的电压不变 电阻 导体两端的电压不变时,通过导体的电流和它的电阻成反比
3. 欧姆定律:导体中的电流,跟这段导体两端的电压成
正比
,跟这段导体的电阻成反比
。数学表达式：$ I=\frac{U}{R} $
。注意:I、U、R 必须是对同一段导体
、同一时刻
的三个量。
答案：
正比 反比 $ I=\frac{U}{R} $ 同一段导体 同一时刻

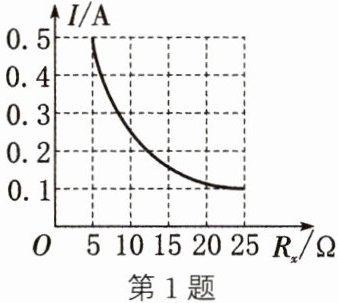

1. 小珠利用电压表、电流表、电压为6V的电源、滑动变阻器以及五个阻值不同的定值电阻探究“电流与电阻的关系”,实验得到I-Rₓ图像如图所示,分析图像可知 (
A.实验中电压表示数恒为6V
B.电压一定时,通过导体的电流与其电阻成正比
C.电压表量程选用“0~3 V”最合适
D.电流表量程选用“0~3 A”最合适
C
)A.实验中电压表示数恒为6V
B.电压一定时,通过导体的电流与其电阻成正比
C.电压表量程选用“0~3 V”最合适
D.电流表量程选用“0~3 A”最合适
答案：
C

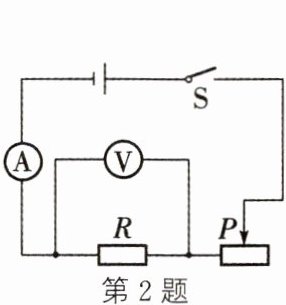

2. 下列关于探究“电流与电阻的关系”实验(如图所示)的说法,正确的是 (
① 闭合开关前,移动滑片P到最右端可以起到保护电路的作用。② 闭合开关后,移动滑片P的作用是控制电阻两端的电压保持不变。③ 闭合开关后,移动滑片P的作用是控制通过电阻的电流保持不变。④ 闭合开关后,移动滑片P的目的是多次测量取平均值,减小误差。
A.①②
B.②③
C.①③
D.②④
A
)① 闭合开关前,移动滑片P到最右端可以起到保护电路的作用。② 闭合开关后,移动滑片P的作用是控制电阻两端的电压保持不变。③ 闭合开关后,移动滑片P的作用是控制通过电阻的电流保持不变。④ 闭合开关后,移动滑片P的目的是多次测量取平均值,减小误差。
A.①②
B.②③
C.①③
D.②④
答案：
A
3. 当一个导体两端的电压为12V时,测得通过它的电流为0.3A,这个导体的电阻为
40
Ω；当这个导体两端电压为0时,它的电阻为40
Ω。
答案：
40 40

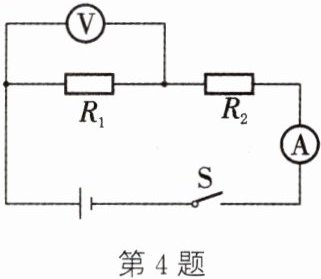

4.(2024·杭州临平段考)如图所示,电源两端电压U保持不变,电阻$R_1$的阻值为3Ω,电阻$R_2$的阻值为9Ω。当开关S闭合时,电压表示数为3V。求：
(1)电流表的示数I。
$(2)R_2$两端的电压$U_2。$
(3)电源电压U。
(1)电流表的示数I。
$(2)R_2$两端的电压$U_2。$
(3)电源电压U。
答案：
（1）1 A （2）9 V （3）12 V
