《2025年通城学典课时作业本八年级科学上册浙教版》

1. 用电压表和电流表测导体的电阻原理：$ R=\frac{U}{I} $。用电压表测出电阻 R 两端的电压,用电流表测出通过电阻 R 的电流,算出电阻 R 的阻值。
实验视频

答案： $ R=\frac{U}{I} $ 电压表 电流表

2. 用电压表和电流表测导体的电阻时,滑动变阻器 R'的作用：改变电阻 R 两端的电压及通过R 的电流,读出多组数据,算出平均值;保护电路。

答案： 改变电阻 R 两端的电压及通过R 的电流,读出多组数据,算出平均值;保护电路

1. 某同学指出：在用电压表和电流表测量电阻的实验中,连接电路时,必须注意下列几点。你认为其中不必要的是 (D)
A.向电路中连接滑动变阻器时,应该使滑片位于滑动变阻器阻值最大的位置
B.向电路中连接开关时,应该将开关断开
C.电压表应与待测电阻并联,电流表应与待测电阻串联
D.开关应该接在靠近电源电流流出的一端

答案： D

2. 用如图所示的电路来测量某个导体的电阻大小,其中滑动变阻器在这个实验中的主要作用是 (B)
A.改变电路中的电阻,保护电阻 R
B.改变通过电阻 R 的电流和其两端的电压,方便多次测量
C.当改变电阻 R 时,能保持电压表的示数不变
D.改变通过电阻 R 的电流和其两端的电压,寻找两者关系

答案： B

3. 在用电压表和电流表测电阻实验中,王力同学不小心将电流表、电压表位置接反,如图所示,已知两表的量程合适,则闭合开关后,会发生的现象是 (C)
A. 电流表烧坏
B. 电压表烧坏
C. 电压表示数等于电源电压
D. 电源烧坏

答案： C

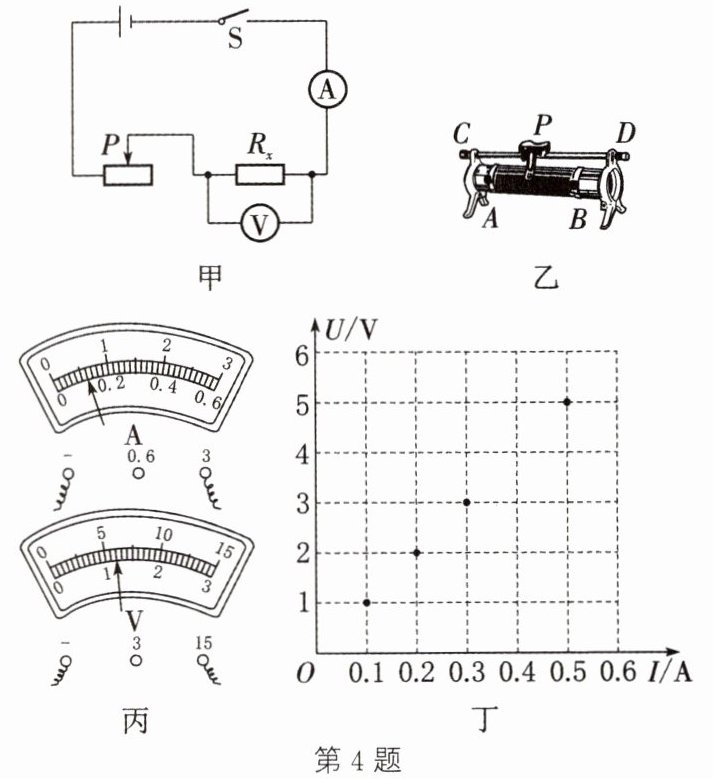

4. 小明在做“用电压表和电流表测电阻”的实验中,设计了图甲的电路图。电源电压恒为 6 V,R_x 是待测电阻,滑动变阻器如图乙所示。

(1)闭合开关 S 后,移动滑片 P,发现两电表示数始终如图丙所示,原因是将滑动变阻器的C、D两个接线柱接入了电路。
(2)改正错误后,小明继续实验,他从滑片 P 在一端点时开始记录数据,并将四次实验数据标记在如图丁所示的 U-I 坐标图上,则待测的阻值 R_x = 10 Ω。
(3)分析图丁可知,他所选择的滑动变阻器的规格是C。
A. “10 Ω 2 A”
B. “20 Ω 2 A”
C. “50 Ω 2 A”
D. “100 Ω 2 A”

答案：
(1) C、D
(2) $ 10\ \Omega $
(3) C
