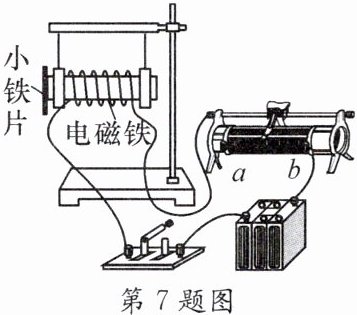

7. 如图所示,闭合开关,滑动变阻器的滑片位于a端时,小铁片被竖直吸在电磁铁的左侧。若将滑片从a端移动到中点,则铁片受到电磁铁的吸引力将变大,铁片受到的摩擦力将不变。(填“变大”“不变”或“变小”)

答案： 变大　不变

1. 绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验:把螺线管水平悬挂起来,闭合开关,发现螺线管缓慢转动后停了下来,改变螺线管B端的初始指向,重复操作,停止时B端的指向都相同。模拟实验装置如图所示,闭合开关,螺线管停下来后B端指向 ……………………………………………………………………… (D)

A. 东方
B. 南方
C. 西方
D. 北方

答案： D

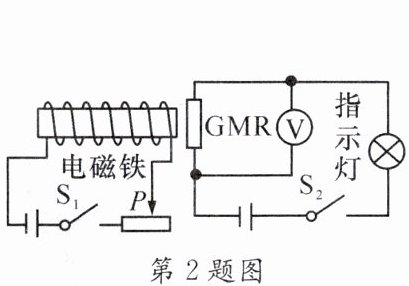

2. 巨磁电阻(GMR)效应指某些材料的电阻在磁场中急剧减小的现象。如图是说明巨磁电阻特性原理的示意图,当闭合S₁、S₂且将滑片P向右滑动时,下列说法正确的是 (A)

A. 指示灯变暗,电压表示数变大
B. 指示灯变暗,电压表示数变小
C. 指示灯变亮,电压表示数变大
D. 指示灯变亮,电压表示数变小

答案： A

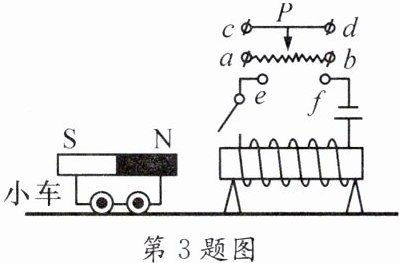

3. 如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关S时,小车不动。变阻器的滑片P向左移动到某一位置时,小车开始向左运动。则下列变阻器接入电路的方式正确的是 ………………………………………………… (A)

A. a接e、d接f
B. a接e、b接f
C. c接e、d接f
D. c接e、b接f

答案： A

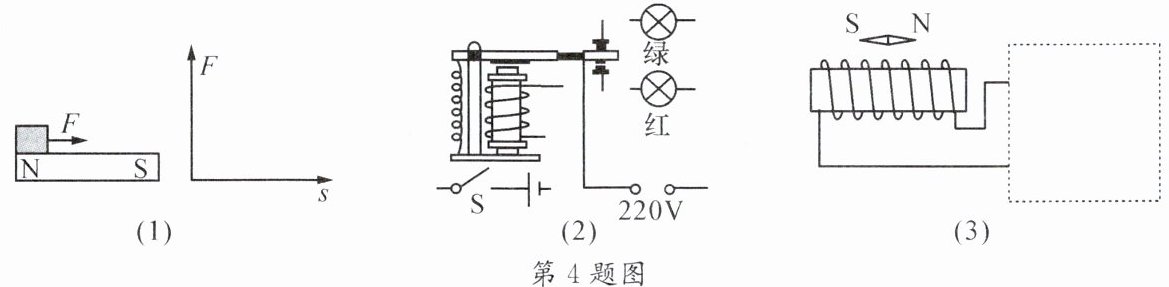

4. (1)如图,一铁块放在一水平固定的长条形磁铁一端,用一水平拉力F拉着它做匀速直线运动,画出拉力F随运动距离s变化的图像。
(2)如图所示,请用以下器材,利用一节干电池,间接控制家庭电路的两盏灯。
要求:①开关S闭合时,红灯亮,绿灯灭;
②开关S断开时,红灯灭,绿灯亮。
(3)将如图所示的电磁铁连入你设计的电路中(在虚线框内完成,器材自选)。
要求:①电磁铁磁性有无可以控制;②能改变电磁铁磁性的强弱;
③电路接通后使小磁针静止时在如图所示的位置。

答案：
如图

(1)　　S乛
(2)220V
