《2025年暑假衔接起跑线七升八科学浙教版》

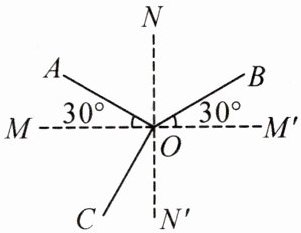

例1 如图为光在空气和玻璃的分界面传播的示意图,其中实线分别表示入射光线、反射光线和折射光线。下列分析正确的是 ()
A. $AO$ 是入射光线
B. $OB$ 是折射光线
C. 入射角为 $60^{\circ}$
D. 空气在 $MM'$ 的下方

答案： 【解析】由图可知,水平方向是 $MM'$,竖直方向是 $NN'$,$\angle MOA= \angle M'OB = 30^{\circ}$,$\angle NOA= \angle NOB = 90^{\circ}-30^{\circ}=60^{\circ}$；根据光的反射定律可知,这两个角一个是入射角,一个是反射角,所以 $NN'$ 是法线,$MM'$ 是界面；根据折射光线和入射光线分居法线两侧,可判断 $BO$ 为入射光线,$OA$ 为反射光线,$OC$ 为折射光线；根据光由空气斜射入玻璃时,折射角小于入射角,可知 $\angle BON$ 是入射角,$\angle AON$ 是反射角,$\angle N'OC$ 是折射角,由 $\angle N'OC$ 小于 $\angle BON$,可知空气在 $MM'$ 上侧,玻璃在 $MM'$ 下侧,故 A、B、D 错误,C 正确。
【答案】C

变式1 如图,向右匀速行驶的动车桌面上有杯水,一束光斜射到水面上,保持入射光方向不变,动车减速时 ()

A. 入射角不变,折射角不变
B. 入射角变小,折射角变小
C. 入射角变大,折射角变大
D. 入射角变大,折射角变小

答案： C

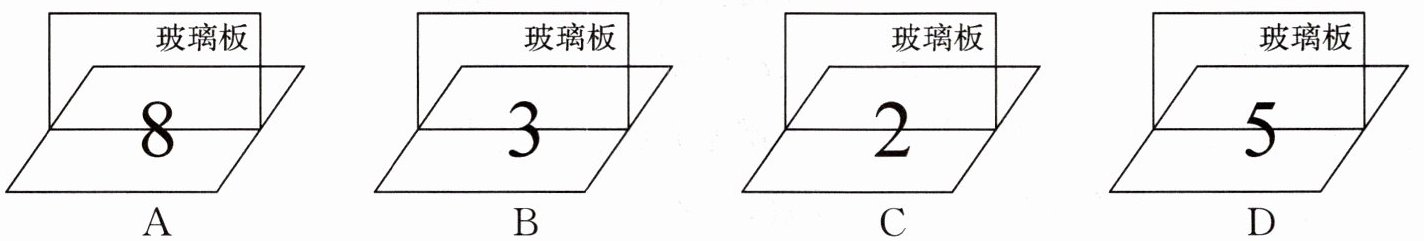

例2 小明把四个数字模型分别面对玻璃板直立在桌面,以此研究平面镜所成的像与物左右位置的关系,其中不能够达到实验目的的是 ()

答案： 【解析】根据四个模型的结构和研究目的“研究像与物左右位置的关系”可做出选择。由图可知,四个模型分别为 8、3、2、5,从模型上看,只有 8 左右相同,而 3、2、5 左右不相同,所以当小明把四个模型分别面对玻璃板直立在桌面上,用模型 3、2、5 能达到实验目的,只有 8 左右相同,不能够达到实验目的。
【答案】A
