《2025年全品学练考九年级物理上册苏科版江苏专版》

17. (2 分) 如图 11-Z-12 所示, 长方体立放在水平地面上, 画出作用在 $ A $ 点能使它顺时针倒下的最小推力 $ F $ 的示意图。

图 11-Z-12
图 11-Z-13

答案： 【解析】：根据杠杆平衡条件$F_1L_1 = F_2L_2$，在阻力和阻力臂一定时，动力臂越长，动力越小。要使作用在$A$点的推力$F$最小，则需要使动力臂最长。以长方体与地面接触的边为支点，连接支点与$A$点，此时$A$点到支点的距离就是最长动力臂，过$A$点作垂直于此连线斜向下的力$F$，即为能使长方体顺时针倒下的最小推力。
【答案】：过$A$点作垂直于支点与$A$点连线斜向下的力$F$（示意图略，需体现力的方向和作用点）。

18. (2 分) 如图 11-Z-13 所示是一种塔式起重机上的滑轮组, 请画出该滑轮组的绕绳方法。

答案：
如图所示

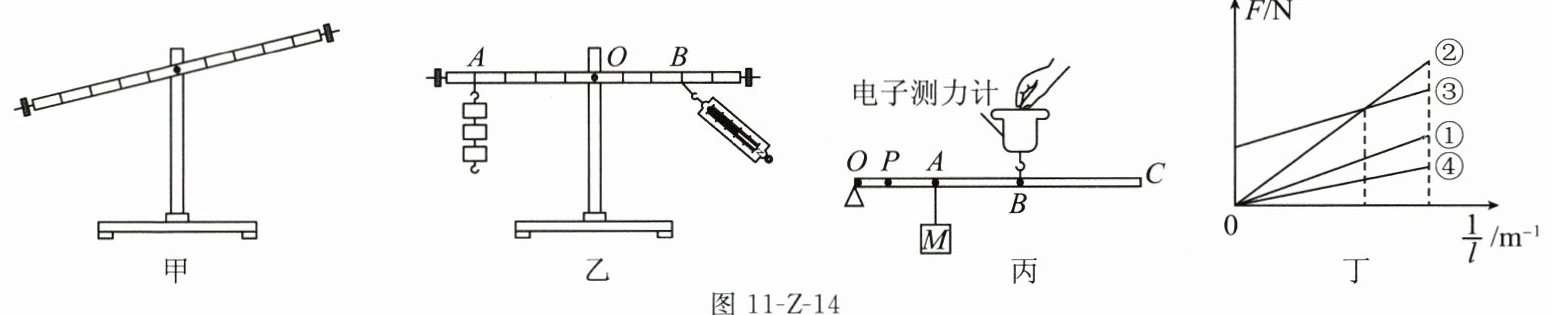

19. (10 分)(2023 扬州宝应二模) 小明用如图 11-Z-14 甲所示装置做“探究杜杆的平衡条件”实验。

甲
乙
丙
丁
图 11-Z-14
(1) 安装好装置后, 杜杆位置如图甲所示, 此时杜杆______(选填“平衡”或“不平衡”), 为使其在水平位置平衡, 应将平衡螺母向______调节。
(2) 如图乙所示, 杜杆调节平衡后, 在 $ A $ 处悬挂 3 个钩码, 每个钩码重 0.5 N, 如果在 $ B $ 处施加一个拉力使杜杆在水平位置再次平衡, 拉力最小时, 大小为______N。
(3) 得到实验结论后, 利用图丙所示装置继续实验, 轻质杜杆可绕 $ O $ 点转动, $ A $ 点悬挂一重物 $ M $, $ B $ 点受到电子测力计竖直向上的拉力 $ F $, 杜杆水平静止。保持 $ F $ 方向不变, $ F $ 的力臂记为 $ l $, 改变 $ B $ 点位置, $ F $ 与______的关系图像为图丁中的①; 若将 $ M $ 从 $ A $ 点移至 $ P $ 点, 再重复上述步骤, 上述关系图像应为图丁中的______(选填“①”“②”“③”或“④”)。

答案：
(1)平衡 右
(2)2
(3)$\frac{1}{l}$ ④

20. (8 分)(2023 泰州姜堰区校级月考) 在“测量滑轮组的机械效率”的实验中, 各小组所用实验装置如图 11-Z-15 所示。

(1) 在实验操作中应竖直向上______拉动弹簧测力计。
(2) 第一组同学正确操作并记录数据如上表所示, 则第 3 次实验中滑轮组的机械效率为______。
(3) 分析表中的实验数据及测量结果可知: 影响滑轮组的机械效率的因素是______。
(4) 第二组同学也利用 1 N、2 N、3 N 的钩码进行了三次实验, 每次测得的机械效率均大于第一组同

学的测量值, 不可能的原因是______(选填选项符号)。
A. 测拉力时, 弹簧测力计未调零, 指针指在零刻度线上方
B. 弹簧测力计每次拉动钩码时均加速上升
C. 第二组所使用的动滑轮的重力小于第一组
图 11-Z-15

答案：
(1)匀速
(2)83.3%
(3)物体的重力
(4)B
