19. (12 分)(2023 扬州邗江区月考)如图 13-Z-16 甲所示的串联电路中,闭合开关 $ S $ 时,小东发现灯泡 $ L_1 $ 比 $ L_2 $ 更亮,他猜想可能有以下原因:
猜想一:通过 $ L_1 $ 的电流比 $ L_2 $ 大。
猜想二:$ L_1 $ 更加靠近电源正极。
为验证猜想,他做了以下探究。
(1)为了验证猜想一,小东用电流表分别测量图甲 $ A $、$ B $、$ C $ 三处的电流。连接好电路闭合开关后,电流表指针偏转如图乙所示,原因是______。纠正错误后继续实验,测得 $ A $、$ B $、$ C $ 三处电流相等,说明猜想一错误。
(2)为了验证猜想二,小东接下来的操作应该是______,并且操作时开关处于______状态,最后发现仍是 $ L_1 $ 比 $ L_2 $ 更亮,说明猜想二______。
(3)小东连接好串联电路,在实验将要结束时,在原电路中添加了一根导线,探究并联电路的特点,如图丙所示,在检查电路时,发现电路连接有问题,如果闭合开关,将出现______(具体说明两个灯泡的发光情况)。
(4)若在图丙中只改动一根导线,使并联电路正确,请在需要改动的导线上画“$ × $”,然后画出这根导线改动后的连接位置。
猜想一:通过 $ L_1 $ 的电流比 $ L_2 $ 大。
猜想二:$ L_1 $ 更加靠近电源正极。
为验证猜想,他做了以下探究。
(1)为了验证猜想一,小东用电流表分别测量图甲 $ A $、$ B $、$ C $ 三处的电流。连接好电路闭合开关后,电流表指针偏转如图乙所示,原因是______。纠正错误后继续实验,测得 $ A $、$ B $、$ C $ 三处电流相等,说明猜想一错误。
(2)为了验证猜想二,小东接下来的操作应该是______,并且操作时开关处于______状态,最后发现仍是 $ L_1 $ 比 $ L_2 $ 更亮,说明猜想二______。
(3)小东连接好串联电路,在实验将要结束时,在原电路中添加了一根导线,探究并联电路的特点,如图丙所示,在检查电路时,发现电路连接有问题,如果闭合开关,将出现______(具体说明两个灯泡的发光情况)。
(4)若在图丙中只改动一根导线,使并联电路正确,请在需要改动的导线上画“$ × $”,然后画出这根导线改动后的连接位置。
答案：
(1)电流表的正、负接线柱接反了
(2)对调两个小灯泡在电路中的位置
断开 错误
(3)$L_{1}$亮，$L_{2}$不亮
(4)如图所示
(1)电流表的正、负接线柱接反了
(2)对调两个小灯泡在电路中的位置
断开 错误
(3)$L_{1}$亮，$L_{2}$不亮
(4)如图所示
20. (14 分)(2024 南京期中)探究并联电路的电流规律。
(1)实验时,接好电路后,闭合开关发现两灯都亮。但由于连线较乱,一时无法检查两灯是串联还是并联,小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯连成了串联,小明的方法是______(选填“正确”或“错误”)的,理由是______。

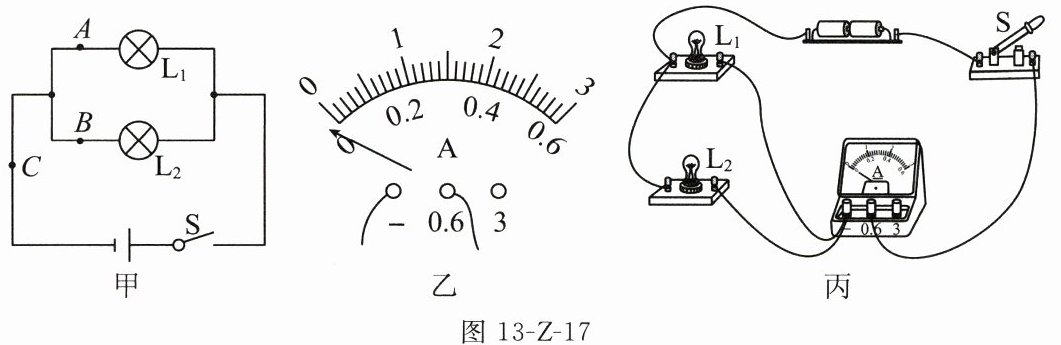

(2)若在某次测量时,按图 13-Z-17 甲连好电路闭合开关前,发现电流表指针位置如图乙所示,则应该______;排除问题后闭合开关,发现指针又偏向图乙位置,其原因是______。

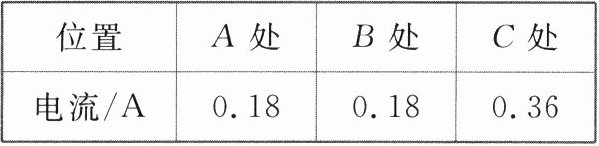

(3)纠正(2)中错误后,分别测出 $ A $、$ B $、$ C $ 三处的电流值,如下表所示。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上还存在的不足之处是:______(写出一条)。
(4)小军连接了如图丙所示的实物连接图,此时,电流表测的是______(选填“$ L_1 $”“$ L_2 $”或“干路”)中的电流。若要测灯 $ L_1 $ 的电流,请你在图上只改动一根导线,完成电路的连接(在需改动的导线上打“$ × $”,再画出重新连接后的导线)。
(1)实验时,接好电路后,闭合开关发现两灯都亮。但由于连线较乱,一时无法检查两灯是串联还是并联,小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯连成了串联,小明的方法是______(选填“正确”或“错误”)的,理由是______。
(2)若在某次测量时,按图 13-Z-17 甲连好电路闭合开关前,发现电流表指针位置如图乙所示,则应该______;排除问题后闭合开关,发现指针又偏向图乙位置,其原因是______。
(3)纠正(2)中错误后,分别测出 $ A $、$ B $、$ C $ 三处的电流值,如下表所示。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上还存在的不足之处是:______(写出一条)。
(4)小军连接了如图丙所示的实物连接图,此时,电流表测的是______(选填“$ L_1 $”“$ L_2 $”或“干路”)中的电流。若要测灯 $ L_1 $ 的电流,请你在图上只改动一根导线,完成电路的连接(在需改动的导线上打“$ × $”,再画出重新连接后的导线)。
答案：
(1)错误 如果两灯并联，拆下干路导线，两灯也不亮
(2)对电流表调零 电流表正负接线柱接反了
(3)实验次数太少，没有普遍性
(4)干路 如图所示
(1)错误 如果两灯并联，拆下干路导线，两灯也不亮
(2)对电流表调零 电流表正负接线柱接反了
(3)实验次数太少，没有普遍性
(4)干路 如图所示
