《2025年全品学练考九年级物理上册苏科版江苏专版》

1. 两个小灯泡连接在电路中,无法观察到它们是串联还是并联。闭合开关时,两灯泡都正常发光。以下判断不正确的是 ()
A. 若灯泡两端电压不相等,则两灯泡肯定是串联的
B. 若流过灯泡的电流不相等,则两灯泡肯定是并联的
C. 若取下一根导线两灯泡都不亮,则原来两灯泡肯定是串联的
D. 若取下一灯泡,另一灯泡不亮,则原来两灯泡肯定是串联的

答案： C

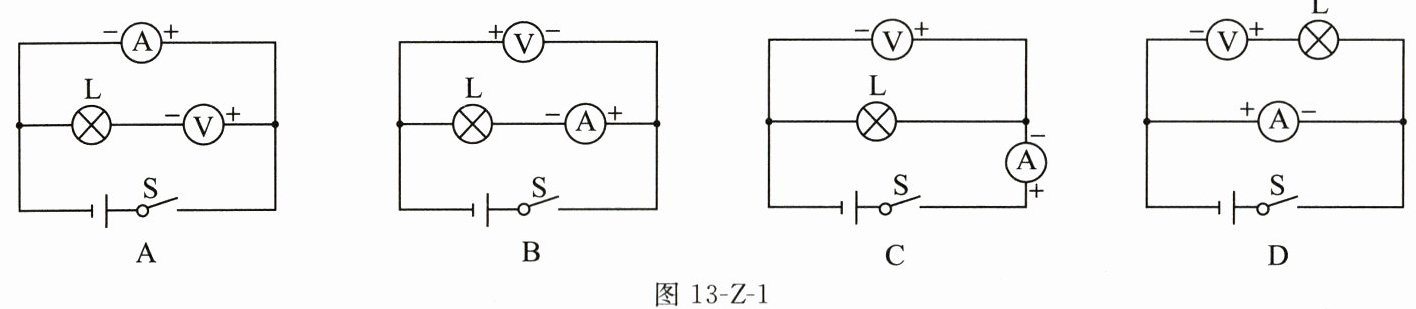

2. (2023 淮安盱眙月考)如图 13-Z-1 所示,电流表和电压表接法正确的是 ()

答案： C

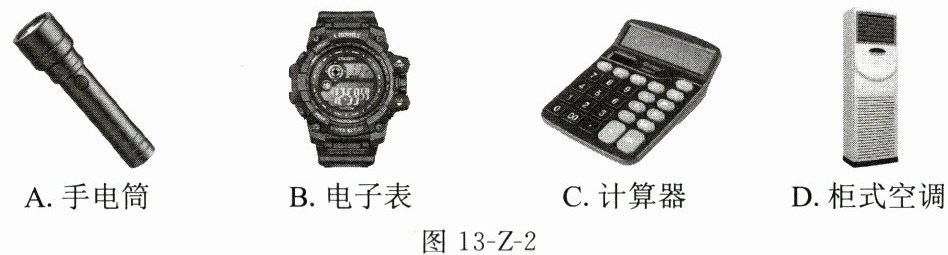

3. (2024 南通海安期中)如图 13-Z-2 所示的用电器正常工作时,可以用实验室中的学生电流表测出电流大小的是 ()

答案： A

4. 如图 13-Z-3 甲所示,闭合开关后,两灯均发光,且两电流表指针的位置均如图乙所示,则流过灯 $ L_1 $ 和 $ L_2 $ 的电流分别是 ()


A. $ 1.4 \, \text{A} $ $ 1.4 \, \text{A} $
B. $ 0.28 \, \text{A} $ $ 1.12 \, \text{A} $
C. $ 0.28 \, \text{A} $ $ 0.28 \, \text{A} $
D. $ 1.12 \, \text{A} $ $ 0.28 \, \text{A} $

答案： B

5. (2024 无锡宜兴期中)如图 13-Z-4 所示,电源电压为 $ 6 \, \text{V} $ 保持不变,闭合开关后电压表示数为 $ 2.5 \, \text{V} $,则 ()
A. $ L_1 $ 两端的电压为 $ 2.5 \, \text{V} $
B. $ L_1 $ 两端的电压为 $ 3.5 \, \text{V} $
C. $ L_2 $ 两端的电压为 $ 3.5 \, \text{V} $
D. $ L_2 $ 两端的电压为 $ 6 \, \text{V} $

答案： B

6. (2024 南京江宁区期中)如图 13-Z-5 所示电路,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光,两电表都有示数。下列判断正确的是 ()

A. 电流表 $ A_1 $ 只测量灯 $ L_2 $ 中的电流
B. 电流表 $ A_2 $ 的示数比电流表 $ A_1 $ 的示数大
C. 灯 $ L_1 $ 短路时,$ L_2 $ 正常发光
D. 仅断开 $ S_1 $,只有一个电流表有示数

答案： D
