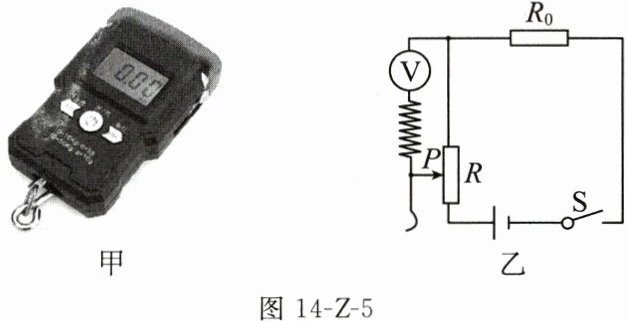

6. (2024南京玄武区校级三模)如图14-Z-5甲所示是某款电子秤的外观图;图乙是它的原理图,表盘是由电压表改装而成的。当被测物体的质量越大时,下列判断正确的是 ()
A. 电路中电流不变,电子秤示数越大
B. 电路中电流不变,电子秤示数越小
C. 电路中电流越大,电子秤示数越大
D. 电路中电流越小,电子秤示数越大
A. 电路中电流不变,电子秤示数越大
B. 电路中电流不变,电子秤示数越小
C. 电路中电流越大,电子秤示数越大
D. 电路中电流越小,电子秤示数越大
答案：
A

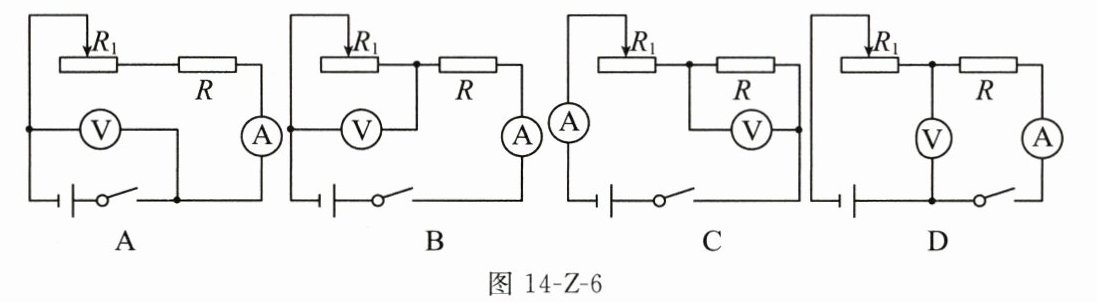

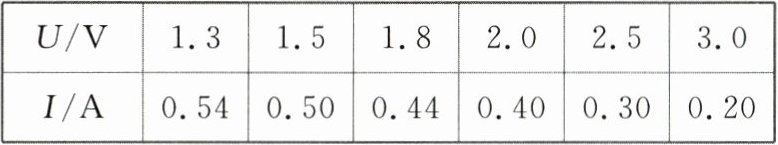

7. (2024连云港模拟)某学习小组在一次实验探究中利用电压表和电流表测得了多组数据,记录如下表所示,请根据表中给出的数据,判断分析出他们实验时的电路可能是图14-Z-6中的 ()
答案：
B

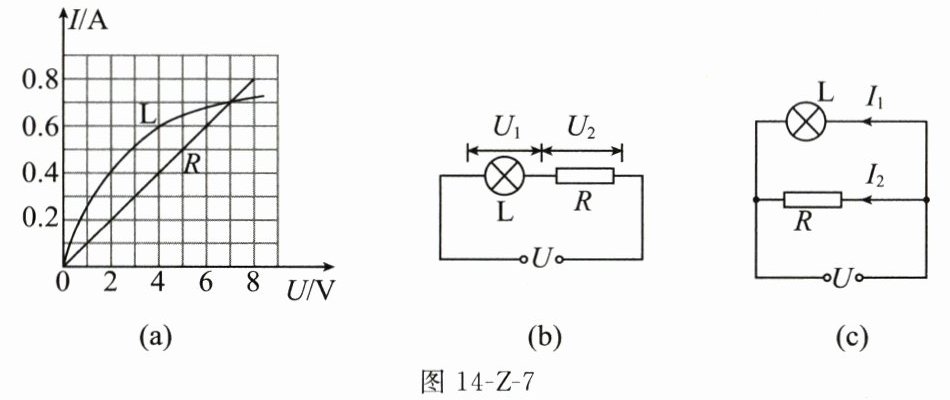

8. (2023南通启东模拟)图14-Z-7(a)是灯泡L和定值电阻R的I-U图像,将L和R先后以图(b)和图(c)两种方式连在同一电源上,若$U_{1}:U_{2}= m$,$I_{1}:I_{2}= n$,则下列说法错误的是 ()
A. 当L两端的电压为7V时,它的阻值和电阻R的阻值相等
B. 图(b)中,当电源电压为6V时,$m= 1:2$
C. 图(c)中,电源电压从0V增大到6V的过程中,n先增大后减小
D. 图(c)中,当电源电压为4V时,干路电流为1A
A. 当L两端的电压为7V时,它的阻值和电阻R的阻值相等
B. 图(b)中,当电源电压为6V时,$m= 1:2$
C. 图(c)中,电源电压从0V增大到6V的过程中,n先增大后减小
D. 图(c)中,当电源电压为4V时,干路电流为1A
答案：
C

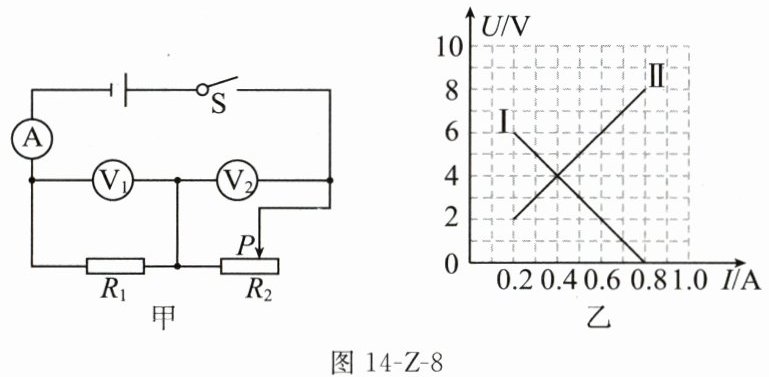

9. (2022南通期末)如图14-Z-8甲所示,电源电压恒定不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。闭合开关S,将滑片P从最右端逐步移到最左端,记录电流表、电压表的示数,并根据记录的数据作出$R_{1}和R_{2}$的U-I关系图像如图乙所示。下列说法正确的是 ()
A. 图线Ⅱ为$R_{2}$的U-I图像
B. 当$R_{2}= R_{1}$时,电路中电流的大小为0.2A
C. 电源电压为8V
D. $R_{1}$的阻值为30Ω
A. 图线Ⅱ为$R_{2}$的U-I图像
B. 当$R_{2}= R_{1}$时,电路中电流的大小为0.2A
C. 电源电压为8V
D. $R_{1}$的阻值为30Ω
答案：
C
