《2025年全品学练考九年级物理上册苏科版江苏专版》

14. 如图 13-Z-11 所示的电路,电源电压是 $ 3 \, \text{V} $。闭合开关 $ S $ 后,两灯均发光,电压表的示数是 $ 1.4 \, \text{V} $,此时灯 $ L_1 $ 两端的电压是______ $ \text{V} $;一段时间后,两灯同时熄灭,电压表示数变大,则电路故障可能是______

(写出一条即可)。

答案： 1.6 灯$L_{2}$断路(合理即可)

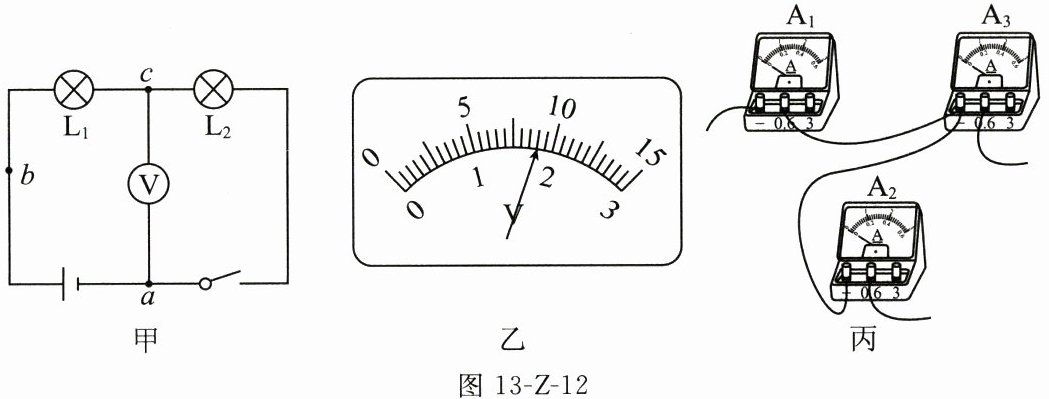

15. (2024 南通如东期中)如图 13-Z-12 甲所示电路,电源是四节新干电池串联组成的电池组,闭合开关,电压表的示数如图乙所示。

(1)灯 $ L_1 $ 与 $ L_2 $ 的连接方式是______联,$ L_2 $ 两端的电压为______ $ \text{V} $。
(2)若直接将电压表接 $ a $ 点的导线接到 $ b $ 点,能否测出 $ L_1 $ 两端电压,为什么? ______。
(3)图丙为某电路的一部分,已知电流表 $ A_1 $、$ A_2 $ 示数分别为 $ 0.4 \, \text{A} $、$ 0.3 \, \text{A} $;若电流表 $ A_3 $ 指针正常偏转,其示数应为______ $ \text{A} $。

答案：
(1)串 1.8
(2)不能测出$L_{1}$两端电压，因为电压表正负接线柱接反了
(3)0.1

16. (2023 南通海安期中)如图 13-Z-13 所示的电路中,电源电压为 $ 3 \, \text{V} $,灯泡 $ L_1 $、$ L_2 $ 的连接方式为______联。当闭合开关时,电压表 $ V_2 $ 的示数为 $ 2 \, \text{V} $,电压表 $ V_1 $ 的示数为______ $ \text{V} $,电压表 $ V_3 $ 的示数为______ $ \text{V} $。此时小明发现电流表 $ A_1 $ 的示数为 $ 0.22 \, \text{A} $,电流表 $ A_2 $ 的示数为 $ 0.2 \, \text{A} $,造成两个电流表示数不同的原因可能是______(选填“$ L_1 $ 和 $ L_2 $ 两端的电压不同”或“电流表所用的量程不同”)。

答案： 串 3 1 电流表所用的量程不同

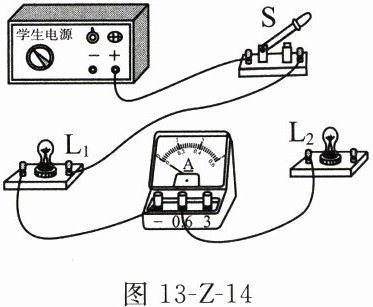

17. (3 分)在如图 13-Z-14 所示的电路中,有两根导线尚未连接,请用笔画线代替导线补全电路。要求:①$ L_1 $ 与 $ L_2 $ 并联,电流表测通过 $ L_2 $ 的电流;②开关 $ S $ 同时控制 $ L_1 $ 与 $ L_2 $。

答案：
如图所示

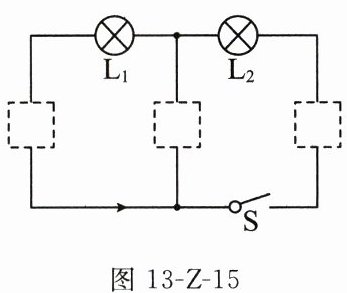

18. (3 分)如图 13-Z-15 所示,分别在虚线框中填入电池、电流表、电压表三个元件符号。要求开关闭合后,电流方向如图所示,电压表测灯泡 $ L_1 $ 两端的电压。

答案：
如图所示
