《2025年全品学练考九年级物理上册苏科版江苏专版》

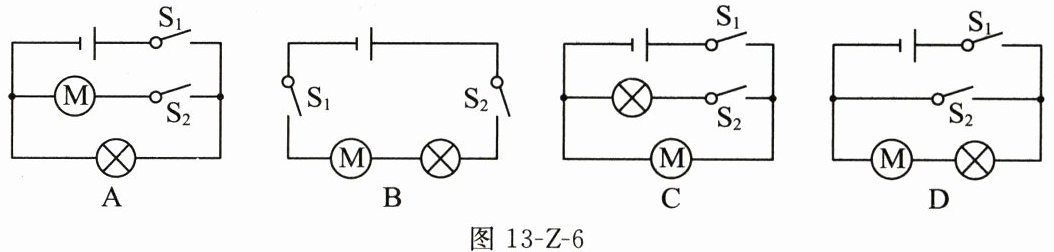

7. (2024 南京鼓楼区期中)国庆节期间,各地举行庆祝新中国成立 75 周年无人机表演活动。当开关 $ S_1 $ 闭合时无人机的指示灯亮起,再闭合 $ S_2 $ 时电动机启动,无人机起飞。如图 13-Z-6 所示的电路设计符合要求的是 ()

答案： A

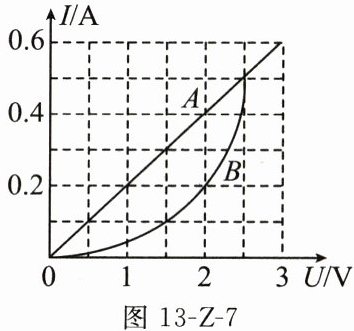

8. 有两个电路元件 $ A $ 和 $ B $,流过元件的电流与其两端电压的关系如图 13-Z-7 所示。若它们串联在某一电路中时,$ A $ 中电流为 $ 0.1 \, \text{A} $,则它们并联在同一电路中时,干路中的电流为 ()


A. $ 0.1 \, \text{A} $
B. $ 0.2 \, \text{A} $
C. $ 0.4 \, \text{A} $
D. $ 0.6 \, \text{A} $

答案： D

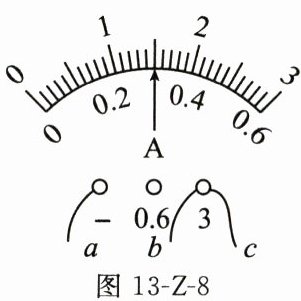

9. (2023 苏州工业园区期中)在使用电流表测量电路中电流的实验中,如图 13-Z-8 所示,只有电流表接入电路中的一部分可见,下列说法正确的是 ()
A. $ a $ 导线中电流为 $ 2.5 \, \text{A} $
B. $ b $ 导线中电流为 $ 1.5 \, \text{A} $
C. $ b $ 导线中电流可能为 $ 1.7 \, \text{A} $
D. $ b $ 导线和 $ c $ 导线中电流之和为 $ 1.5 \, \text{A} $

答案： C

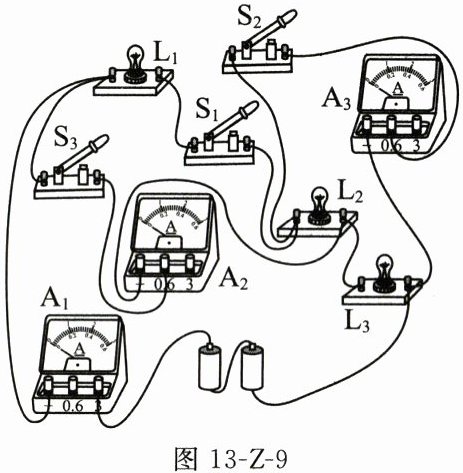

10. (2024 南京期中)如图 13-Z-9 所示实物电路中,下列判断正确的是 ()

①只闭合 $ S_1 $ 时,三个小灯泡串联,电流表 $ A_1 $ 测通过 $ L_1 $ 的电流
②只闭合 $ S_1 $、$ S_2 $ 时,$ L_3 $ 短路,电流表 $ A_3 $ 测 $ L_1 $ 和 $ L_2 $ 的电流之和
③只闭合 $ S_1 $、$ S_3 $ 时,$ L_1 $ 和 $ L_2 $ 短路,电流表 $ A_1 $ 和 $ A_2 $ 的示数相等
④只闭合 $ S_2 $、$ S_3 $ 时,$ L_1 $ 和 $ L_2 $ 短路,电流表 $ A_1 $ 的示数大于电流表 $ A_2 $ 的示数
A. ①②
B. ①④
C. ①③
D. ②④

答案： C

11. 教室的灯管之间是______联的,灯管正常发光时两端电压为______ $ \text{V} $;多开一盏灯,干路上的电流大小会______(选填“变大”“变小”或“不变”)。

答案： 并 220 变大

12. 如图 13-Z-10 所示电路,要使灯 $ L_1 $ 和 $ L_2 $ 串联,应只闭合开关______;要使灯 $ L_1 $ 和 $ L_2 $ 并联,应闭合开关______;不能同时闭合开关______,否则会造成电源短路。

答案： $S_{3}$ $S_{1}$、$S_{2}$ $S_{2}$、$S_{3}$

13. (2023 淮安洪泽区一模)电鳗是一种能进行短暂强力放电的淡水鱼。电鳗放电时,头部是正极,尾部是负极,每枚肌肉薄片像一个小电池,可产生 $ 150 \, \text{mV} $ 的电压,许多个“小电池”组装起来,放电时的电压高达 $ 600 \, \text{V} $,这种高电压只能维持非常短暂的时间。电鳗放电时可看成电路中的______(选填“电源”或“用电器”),为获得高达 $ 600 \, \text{V} $ 的电压,需要______个“小电池”______联起来。

答案： 电源 4000 串
