《2025年亮点给力提优课时作业本八年级物理上册苏科版》

21. 如图所示,一束光在空气和玻璃两种介质的界面上同时发生反射和折射(图中入射光线、反射光线和折射光线的方向均未标出),其中入射光线是____,折射光线是____(前两空均用字母表示),折射角是____°,界面的____(选填“上”“下”“左”或“右”)边是玻璃。

答案： 21.EO　OG　45　左　解析:由图可知,∠BOE = 60°，所以∠COE = 90°−60° = 30°，而∠COF = 30°，由反射角等于入射角可知，CD为法线，AB 为界面，而折射光线和入射光线分别位于法线两侧，则OG为折射光线，EO为入射光线,OF 为反射光线;折射角∠GOD = 45°，由折射角大于入射角可知，界面AB的右边是空气，左边是玻璃.

22.(2025·江苏宿迁期末)如图,在探究凸透镜成像规律实验中,凸透镜、蜡烛、光屏放在同一直线上。当烛焰在$B$点时,成像在$A$点；当烛焰在$A$点时,成像在$C$点。则凸透镜一定固定在____之间,两次成像的虚实情况____(选填“相同”或“不同”)。

答案： 22.B、C　不同　解析:当烛焰在B点时,成像在A点，若此像为实像，由光路的可逆性可知，当烛焰在A点时，成像应在B点，与题意不符，所以此像为虚像，则此时物、像在透镜同侧，由成虚像时物距小于像距可知，凸透镜应在B点左侧;当烛焰在A点时，成像在C点，若此像为虚像，由成虚像时物距小于像距可知，透镜应在A 点右侧，与上述分析不符，所以此像为实像，则此时物、像在凸透镜两侧，可知凸透镜应在A、C之间.综上所述，凸透镜一定固定在B、C之间，两次成像的虚实情况不同.

23.(6分)请按题目要求完成作图。
(1)如图甲,光源$S$发出的一条光线斜射向水面,在水面处发生反射和折射,反射光线经过点$A$,折射光线经过点$P$。请作出入射光线、反射光线和折射光线。

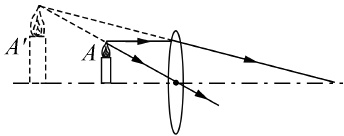

(2)(2025·陕西西安月考)如图乙,$A$是放在凸透镜前的一支蜡烛,$A'是蜡烛A$通过凸透镜所成的像,请画出蜡烛$A$的烛焰发出的两条光线通过凸透镜后的折射光线。
(3)(2024·黑龙江哈尔滨)类比是一种解决问题的方法,请参照(2)中所作凸透镜成像的光路图,在图丙中通过画图理性探究凹透镜成像特点(只需找到像点$Q'$)。

答案：
23.
(1)如图所示
　　　　　　　
(2)如图所示
　　　　　
(3)如图所示
　　　　　　　

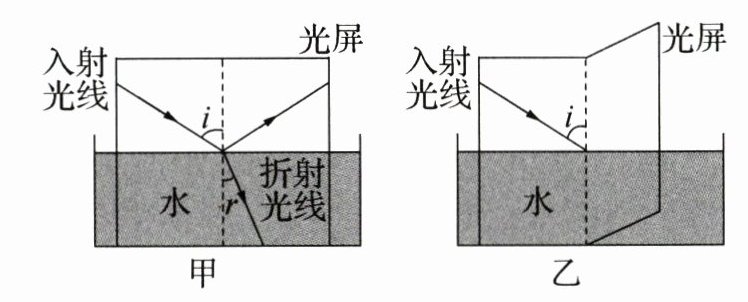

24.(8分)如图甲是“探究光的折射特点”的实验光路。


(1)如图乙,将有折射光线的半个光屏向后折转一个角度,观察到光屏上无折射光线,得出结论：折射光线、入射光线与法线____。

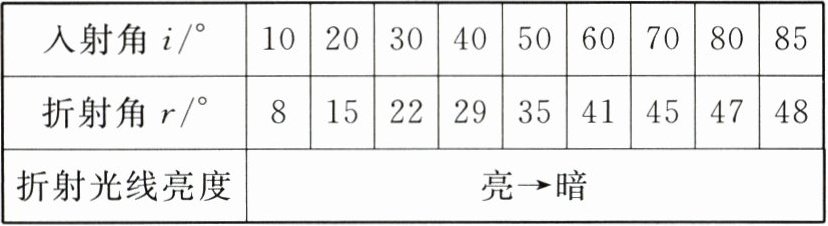

(2)改变入射角的大小,观察折射光线和折射角的变化情况,记录如表。分析数据发现：光从空气斜射入水时,折射角____入射角,折射角随入射角的增大而____。
(3)根据表中数据猜想,随着入射角的增大,反射光线的亮度变化情况为____。

答案： 24.
(1)在同一平面内　
(2)小于　增大
(3)变亮
