《2025年奔跑吧少年八年级科学上册浙教版》

1. 探究一个用电器中电流随电压变化的关系时,小李连接好的电路如图所示。闭合开关,发现电流表、电压表均有示数,调节滑动变阻器,电流表、电压表示数都不变化。小李连接的电路有不妥之处,改正的方法是(B)
A. 将导线K的a端移至接线柱A
B. 将导线M的c端移至接线柱B
C. 将导线M的c端移至接线柱D
D. 将导线L的b端移至接线柱D

答案： B

2. 在如图所示的电路中,电源电压不变。闭合开关S,电路正常工作。一段时间后,发现其中一个电压表示数变大,则(C)
A. 灯L可能变亮
B. 灯L亮度可能不变
C. 电阻R可能开路
D. 电阻R可能短路

答案： C

3. 用如图甲所示的电路进行“伏安法测电阻实验”时,小科闭合开关后发现电压表、电流表示数如图乙所示。他排除某处故障后即能正常实验,则发生故障的位置可能是(C)
A. ①②之间开路
B. ①②之间短路
C. ②③之间开路
D. ②③之间短路

答案： C

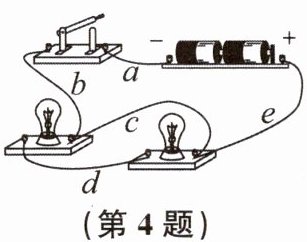

4. 如图所示的电路中,闭合开关,电路会出现短路故障；仅将导线b或e连接到该电灯的另一端,电路是两盏电灯的并联电路。

答案： 短路 $ b $ 或 $ e $

5. 如图所示,当开关S闭合时,两灯均发光,电流表A和$A_1$比较,电流表A的示数较大。滑片P向左移动时,电流表A的示数变大(填“变大”“不变”或“变小”)。经过一段时间后,有一盏灯熄灭,电流表A的示数变小,且滑片P无论怎样滑动,电流表A的示数都不发生变化,由此判断,电路的故障可能是$ L_{1} $ 所在支路发生开路。

答案： A 变大 $ L_{1} $ 所在支路发生开路
