《2025年奔跑吧少年八年级科学上册浙教版》

1. 如图所示为小明在练习测量电流时连接的电路,电路的连接存在错误。下列操作及说法中,正确的是(D)

A. 撤掉导线a,电流表测量的是电路的总电流
B. 撤掉导线a,电流表测量通过小灯泡$L_1$的电流
C. 撤掉导线b,电流表测量通过小灯泡$L_2$的电流
D. 撤掉导线c,电流表测量通过小灯泡$L_2$的电流

答案： D

2. 在如图所示的电路中$,L_1、$$L_2$两灯规格相同,①、②、③为电流表或电压表,闭合开关S,下列说法中,正确的是(D)
A. 若①、②为电流表,③为电压表,则电路能正常工作
B. 若①、③为电压表,②为电流表,则①、③两表示数相同
C. 若①、③为电流表,②为电压表,则①、③两表示数相同
D. 若②、③为电流表,①为电压表,则只有$L_1$能发光

答案： D

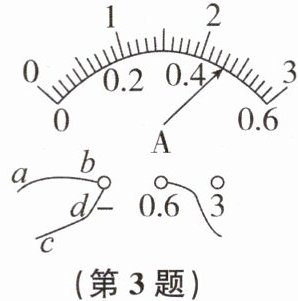

3. 测部分电路电流时,电流表示数如图所示,若通过导线ab的电流为0.6A,则下列说法中,正确的是(B)

A. 电流表的示数可能为2.3A
B. 通过导线cd的电流可能是1.06A
C. 此电流表跟被测电路并联
D. 通过导线cd的电流方向一定是d→c

答案： B

4. 如图甲所示,小科制作了一个利用电压表测量物体质量的装置,电压表上能直接读出秤盘上所放物体的质量大小。闭合开关,当秤盘上不放任何待测物体时,应调整弹簧悬挂高度,使电压表示数为零,相当于完成了装置称量前的调零操作。
(1)当秤盘上放140g物体时,电压表指针位置如图乙所示,读数为7V；当秤盘上所放物体的质量增大时,电压表的示数将增大(填“增大”“不变”或“减小”)。
(2)小科想将电压表刻度盘上的电压刻度直接改装成质量刻度,则图丙中C的数值应为300。
(3)该装置使用一段时间后,电源电压下降,导致测量值比实际质量小(填“大”或“小”)。

答案：
(1)7 增大
(2)300
(3)小
